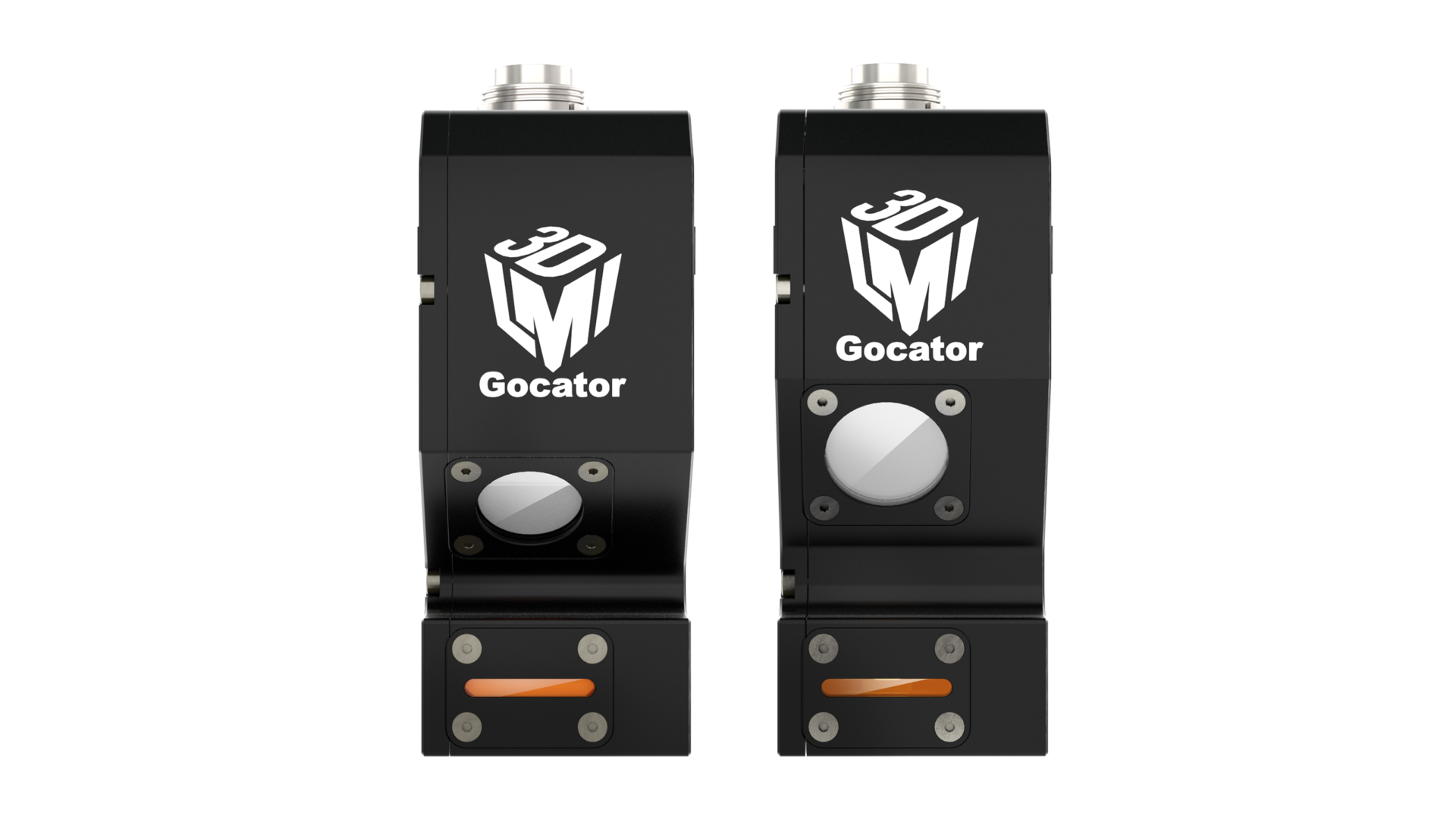

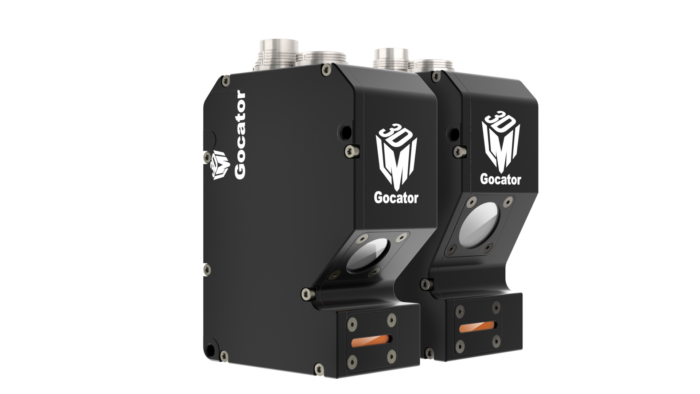

Gocator 2510/2520

LMI Technologies Gocator 2510 / LMI Technologies Gocator 2520

3D-Smart-Linienprofilsensoren

Gocator 2510 und 2520 3D-Smart-Sensoren sind die schnellsten, fortschittlichsten und kompaktesten Profilsensoren der Gocator-Reihe. Diese Linienprofilsensoren wurden speziell für die Inspektion von Kleinteilen entwickelt und erreichen hohe Messfrequenzen (bis zu 10 kHz) und eine hohe X-Auflösung (8 μm). Mit einer schnellen 2-Megapixel- Kamera, fortschrittlicher Optik und blauen Laserlicht, erzielt der Gocator 2510/20 selbst bei glänzenden Oberflächen hervorragende Daten mit wiederholgenauen Ergebnissen.

ANGEBOT ANFORDERN

Kategorien: LMI Gocator, Smart Vision 3D Schlagwort: 3D-Profilsensoren

Highlights

Werkskalibriert, sofort einsatzbereit
X-Auflösung bis zu 8µm
10.000 Profile pro Sekunde inklusive 3D-Messung
Einrichten und konfigurieren über Webbrowser oder SDK
Integrierte Messwerkzeuge, kein Programmieraufwand
Erweiterbar mit GDK und GoMax

Produktbeschreibung

Gocator 2510 und 2520 3D-Smart-Sensoren sind die schnellsten, fortschittlichsten und kompaktesten Profilsensoren der Gocator-Reihe. Diese Linienprofilsensoren wurden speziell für die Inspektion von Kleinteilen entwickelt und erreichen hohe Messfrequenzen (bis zu 10 kHz) und eine hohe X-Auflösung (8 μm). Mit einer schnellen 2-Megapixel- Kamera, fortschrittlicher Optik und blauen Laserlicht, erzielt der Gocator 2510/20 selbst bei glänzenden Oberflächen hervorragende Daten mit wiederholgenauen Ergebnissen.

FÜR EINE SCHNELLE UND PRÄZISE INSPEKTION

Die hohe Messfrequenz und Auflösung im Mikrometerbereich eröffnet neue Möglichkeiten. Durch die Aktivierung der Mehrfachbelichtung können kontrastreiche Objekte mit einer höheren Geschwindigkeit gemessen werden. Die X-Auflösung von bis zu 8 μm, macht das Messen von kleinen Merkmalen wie Kanten oder Lücken simpel.

GROSSE MESSBREITE UND MESSBEREICH

Erzielen Sie mehr Leistung mit weniger Sensoren, während Sie mit der großen Messbreite immer noch feine Oberflächen- und Kantendetails erfassen. Durch den großen Messbereich können die Sensoren eine höhere Objekt-Vielfalt in Produktionsgeschwindigkeit meistern.

3D-Smart-Sensoren: Einsatzgebiete & Anwendungen für Ihre Branche.

Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.

Automotive & Zulieferer

Elektronikindustrie

Food & Beverage

Verpackung & Logistik

Technische Daten

ALLE MODELLE DER 2500 SERIE
Messfrequenz	2,4 kHz (2510 gesamtes Messfeld) / 1,6 kHz (2520 gesamtes Messfeld) bis 10 kHz
Schnittstelle	Gigabit Ethernet
Signaleingänge	Differentialdrehgeber, Lasersicherheit, Trigger
Signalausgänge	2 Digitalausgänge, RS-485 (115 kBaud)
Spannungsversorgung	+24 bis +48 VDC (15 Watt); Restwelligkeit +/- 10%
Gehäuse	Versiegeltes Aluminiumgehäuse, IP67
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-30 bis 70°C
Vibrationsfestigkeit	10 bis 55 Hz, 1,5 mm Hub in X-, Y- und Z-Richtung, 2 Stunden/Richtung
Stoßfestigkeit	15 g, halbe Sinus Kurve, 11 ms, positiv und negativ in X, Y und Z Richtung
Scansoftware	Web-basierte Benutzeroberfläche und Open-Source SDK für die Konfiguration und 3D-Visualisierung in Echtzeit. Open-Source SDK, Native Treiber und Industrieprotokolle für die Integration in Benutzeranwendungen, Bildverarbeitungslösungen und SPS.

Modelle

GOCATOR 2500 SERIE	2510	2520
Datenpunkte/Profil	1920	1920
Auflösung X (µm) (Profil-Datenintervall)	8,0	13,0 – 17,0
Linearität Z (+/- % von Messbereich)	0,015%	0,006%
Wiederholgenauigkeit Z (µm)	0,2	0,4
Messabstand (mm)	17,0	47,5
Messbereich (mm)	6	25
Messbreite (mm)	13,0 – 14,5	25 – 32,5
Laserklasse	2 (blau, 405 nm)	2 (blau, 405 nm)
Abmessungen (mm)	46x80x110	46x80x110
Gewicht (kg)	0,65	0,65
