In-Sight 3D-L4000

Cognex In-Sight 3D-L4000

All-in-One-Lösung für 2D/3D-Prüfanwendungen

Die Cognex In-Sight 3D-L4000 bewältigt als All-in-One-Lösung sowohl 2D- als auch 3D-Prüfanwendungen. Die hochleistungsfähige 3D-Smartkamera mit 2K-Auflösung überzeugt dabei mit einer neuen und patentierten Speckle-freien blauen Laseroptik, einem umfangreichen Paket echter 3D-Vision-Tools und einem auf In-Sight Spreadsheet basierendem Setup.

  • Bessere Bildaufnahme im realen Umfeld
  • Eine robuste Reihe von Bildverarbeitungstools
  • In-Sight Spreadsheet führt durch die einfache Anwendungsentwicklung
ANGEBOT ANFORDERN
Kategorie: Schlagwort:

Highlights

  • Hochleistungsfähige 3D-Smartkamera mit 2K-Auflösung
  • Sowohl für 2D- als auch 3D-Prüfanwendungen einsetzbar
  • Patentierte Speckle-freie blaue Laseroptik
  • Umfangreiches Paket echter 3D-Vision-Tools
  • Auf In-Sight Spreadsheet basierendes Setup
  • Robustes Industriegehäuse der Schutzklasse IP65
  • Flexible Montage-Optionen, 8-Kern-Prozessor
  • Bildverarbeitung mit FPGA-Beschleunigung

Produktbeschreibung

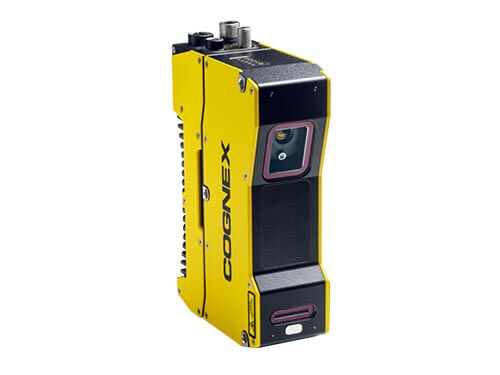

Cognex In-Sight 3D-L4000

Die 3D-Smartkamera mit 2K-Auflösung Cognex In-Sight 3D-L4000 kombiniert die 3D-Laser-Profiltechnologie mit einer Smartkamera und ist in der Lage, 2D- als auch 3D-Prüfaufgaben zu bewältigen. Schnell, präzise und kostengünstig lassen sich mithilfe des auf In-Sight Spreadsheet basierenden Setups zahlreiche Prüfungen an einer automatisierten Produktionslinie umsetzen. Dank ihrer integrierten Verarbeitungsleistung und dem umfangreichen Set an 3D-Vision-Tools wird keine externe Verarbeitung benötigt.

Produktvideo (EN)
Vollständiges 3D-Vision-Tool-Set
Möglichkeiten zur Anwendung der Cognex In-Sight 3D-L4000 in ausgewählten Branchen
  • PatMax 3D
  • Blob 3D
  • Edge 3D
  • Point to Plane 3D
  • Spaltmessung
  • Plane to Plane Angle 3D
  • Extract Sphere 3D
  • Extract Cylinder 3D
  • 3D-Geometrie

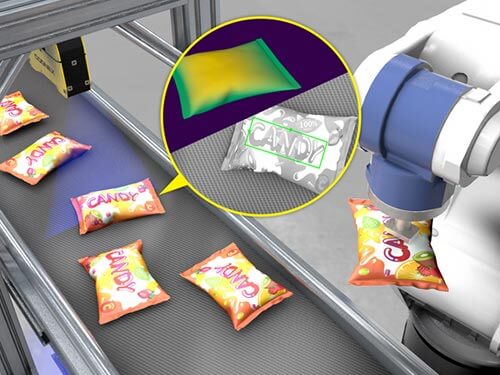

  • Lebensmittel- und Getränkeindustrie
    • 3D Pick and Place
    • Packungsprüfung
    • Keks-Defekterkennung
    • Artikellokalisierung
    • Inspektion von Verschlüssen

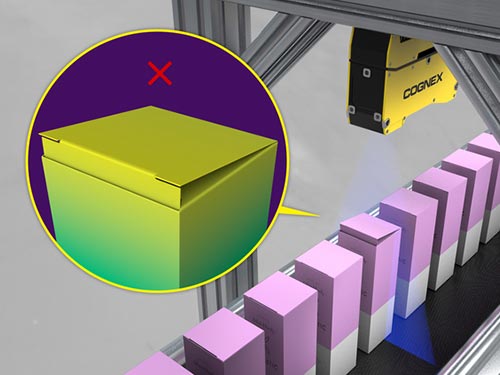

  • Konsumgüterbranche
    • Verschlussprüfung
    • Füllstandprüfung
    • Prüfung von Bodenbelägen
    • Qualitätsprüfung der Verpackung
  • Automobilbranche
    • Prüfung von Bremsbelägen
    • Prüfung und Lokalisierung von Pleuelstangen
    • Kleberaupenprüfung
    • EV-Batterieprüfung
    • Erkennung der Klebung von extrudiertem Gummi

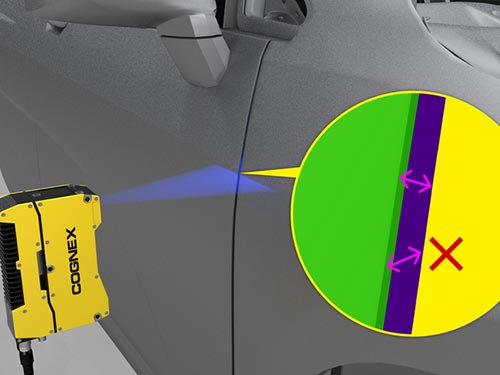

    • Prüfung von Bündigkeit und Spalt
  • Elektronikbranche
    • Prüfung der Höhe von Steckerstiften
    • Ebenheitsprüfung von Trägern

Produkteigenschaften

Messbereich

, ,

Wiederholgenauigkeit Z

, ,

Schutzklasse

Betriebstemperatur

Lagertemperatur

Gewicht

Abmessungen

Eingänge

Trigger, Differential-/Single-Ended-Encoder, Laser-Interlock

Schnittstelle

,

Hersteller

Versionen

Die drei Modelle des Cognex In-Sight 3D-L4000 unterscheiden sich hinsichtlich ihres Messbereiches und Sensors. Die jeweils höheren Modellnummer haben auch höhere Werte.

  • Modell: IS3D-L4050; IS3D-L4100; IS3D-L4300
  • Freiraum-Abstand (CD): 92 mm; 130 mm; 180 mm
  • Sichtfeldbreite Nahbereich: 55 mm; 75 mm; 95 mm
  • Sichtfeldbreite Fernbereich: 90 mm; 180 mm; 460 mm
  • Messbereich (MR): 106 mm; 235 mm; 745 mm
