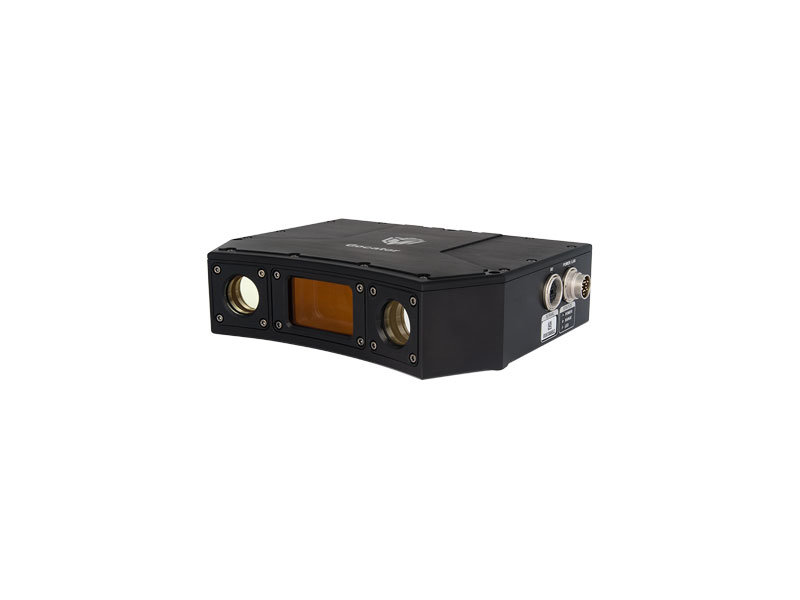

Gocator 3210

LMI Technologies Gocator 3210

3D-Snapshot-Sensor mit besonders breitem Sichtfeld.

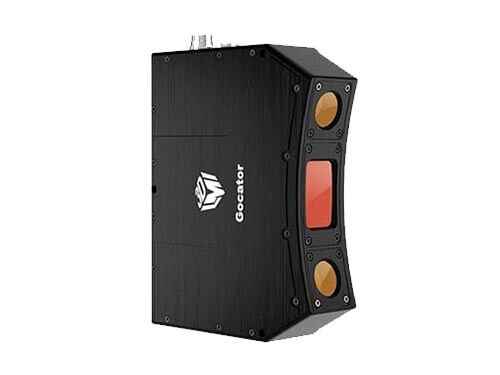

Der Gocator 3210 von LMI Technologies ist ein intelligenter all-in-one 3D-Snapshot-Sensor. Er hat eine hohe Auflösung für genaue Messungen bis auf 35 µm. Dieser Gocator ist der bisher einzige Snapshot-Sensor der LMI Technologies Gocator 3200 Serie.

Highlights

  • Effektiv: Erfasst eine 3D-Punktwolke in nur einem Snapshot
  • Präzise: 2MP-Kamera und industrieller Projektor garantieren exakte, vollflächige Messungen bis auf 35 μm
  • Voll ausgeleuchtet: Helle LED für kurze Belichtungszeiten und schnelle Messungen im Dauerbetrieb
  • Schnell: Dual-core Steuerung und eine On-Board-Hardwarebeschleunigung
  • Einfach konfiguriert: Integrierte Web-Oberfläche
  • Leichtgewichtig: Kompakte Abmessungen, geringes Gewicht
  • Sicher: Schutzklasse IP67

Produktbeschreibung

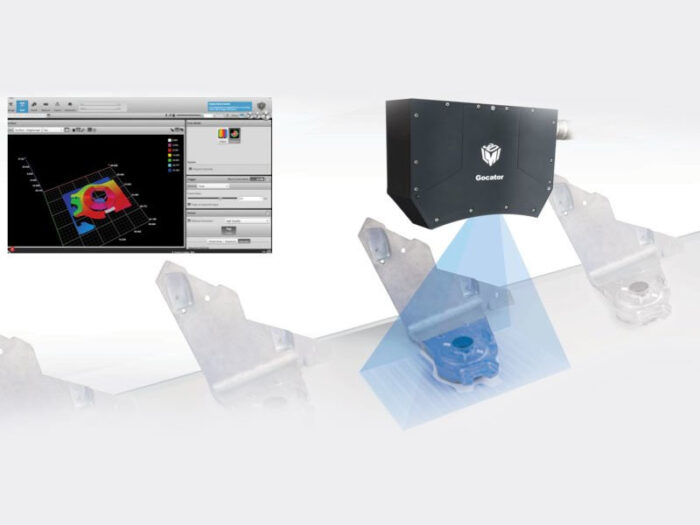

Der Gocator 3210 ist ein intelligenter 3D-Snapshot-Sensor mit einem besonders breiten Sichtfeld. Er bietet Ihnen einen erweiterten Messbereich. Mit nur einem einzigen Snapshot erfasst er eine 3D-Punktwolke. Seine integrierte 2-Megapixel-Kamera und ein industrieller Projektor garantieren Ihnen exakte, vollflächige Messungen bis auf 35 μm genau. Die Aufnahmen eignen sich ideal für eine gleichzeitige Analyse diverser Merkmale mit nur einer einzigen, vollflächigen Belichtung. Die helle LED-Lichtquelle belichtet in kurzer Zeit für schnellere Messungen im Dauerbetrieb. Da das Zielobjekt während der Aufnahme unbewegt bleibt, sparen Sie sich hohe Kosten für Bewegungssysteme. Auch Fehler im Zusammenhang mit Erschütterungen oder Vibrationen reduziert dieser Sensor effektiv.

Der Sensor verfügt über eine dual-core Steuerung und eine On-Board-Hardwarebeschleunigung.So verarbeitet er Inline-Inspektionen besonders schnell. Der Gocator Accelerator (GoX) gewährleistet, verglichen mit dem reinen Sensormodus, eine vierfache Beschleunigung. Dies garantiert Scan-Geschwindigkeiten von 4 Hz.

Schnell und einfach konfigurieren Sie den Sensor über die integrierte Web-Oberfläche. Im Handumdrehen bestimmen Sie sämtliche Profilparameter und Messwerkzeuge direkt auf dem Sensor. Hierzu können Sie jeden Browser nutzen und benötigen keine zusätzliche Software. Das industrielle Gehäuse überzeugt mit seinen kompakten Abmessungen und seinem geringen Gewicht. Dank Schutzklasse IP67 eignet sich der Snapshot-Sensor ideal für die raue Industrieumgebung. Er ist prädestiniert für die Montage auf Robotern oder den Einsatz unter beengten Platzverhältnissen.

3D-Smart-Sensoren: Einsatzgebiete & Anwendungen für Ihre Branche.

Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.

3D-Bildverarbeitung Preview Branche Automotive

Automotive & Zulieferer

3D-Bildverarbeitung Preview Branche Elektronik

Elektronikindustrie

3D-Bildverarbeitung Preview Branche Food Beverage

Food & Beverage

3D-Bildverarbeitung Preview Branche Logistik

Verpackung & Logistik

Technische Daten

Gocator 3210 Spezifikationen
Messfrequenz (Hz) 4
Bildsensor (Megapixel) 2
Messabstand (mm) 164,0
Messbereich (mm) 110,0
Sichtfeld (mm) 71,0 x 98,0 – 100,0 x 154,0
Wiederholgenauigkeit Z (µm) 4,7
Auflösung XY (mm) 0,060 (Nah) – 0,090 (Fern)
VDI/VDE Genauigkeit (mm)* 0,035
Gehäusegröße (mm) 49 x 146 x 190
Gewicht (kg) 1,7
Lichtquelle Blaue LED (465 nm)
Schnittstelle Gigabit Ethernet
Signaleingänge Differentialdrehgeber, Trigger
Signalausgänge 2x Digitalausgänge, RS-485 serieller Ausgang (115 kbaud), 1x analoger Ausgang (4 – 20 mA)
Spannungsversorgung +24 bis +48 VDC (50 Watt); Ripple +/- 10%
Gehäuse Versiegeltes Aluminiumgehäuse, IP67
Betriebstemperatur 0 bis 45 °C
Lagertemperatur -30 bis 70 °C
Vibrationsfestigkeit 10 bis 55 Hz, 1,5 mm Hub in X-, Y- und Z-Richtung, 2 Stunden / Richtung
Stossfestigkeit 15 g, halbe Sinuskurve, 11 ms, positive und negative in X-, Y- und Z-Richtung
Software und integrierte 3D-Messwerkzeuge
Werkzeug für 3D-Merkmale Öffnungen (Löcher, Schlitze), Zylinder, Pfosten (mit und ohne Gewinde), Ebenen
3D-Werkzeuge für Volumen Volumen, Regionen, Begrenzungsrahmen, Positionen (min., max., Mittelpunkt), Ellipsen, Orientierungen


Scansoftware

Browserbasierte Benutzeroberfläche und OpenSource SDK für Konfiguration und 3D-Visualisierung in Echtzeit. OpenSource SDK, Generische Treiber und Industrieprotokolle für die Integration in Benutzerapplikationen, Bildver- arbeitungslösungen Dritter, Anwendungen und SPS Steuerungen.
