Das 3D-A1000 Vermessungssystem ist eine kompakte, bewegliche industrielle 3D + 2D Smartkamera, die zur Vermessung von regelmäßig und unregelmäßig geformten Artikeln verwendet wird. Die patentierte 3D-Technologie sorgt in Verbindung mit 2D-Prüffähigkeiten für Präzision bei hoher Geschwindigkeit. Das 3D-A1000 liefert zuverlässige, präzise Ergebnisse ohne komplizierte Einrichtung oder Wartung.
3D-A1000 Vermessungssystem
Highlights
-
kompakte Ausführung zur einfachen Integration
-
Einrichtung in weniger als 15 Minuten
-
Werkskalibriert
-
Automatische Verifizierung
Produktbeschreibung
Das 3D-A1000 Vermessungssystem ist eine kompakte, industrielle und bewegungsfähige 3D + 2D Smartkamera, die zur Vermessung von regelmäßig und unregelmäßig geformten Gegenständen eingesetzt wird. Eine patentierte 3D-Technologie sorgt zusammen mit den 2D-Prüff ähigkeiten für Genauigkeit bei hoher Geschwindigkeit. Das 3D-A1000 liefert zuverlässige, konkrete Ergebnisse ohne komplizierte Einrichtung oder Wartung.

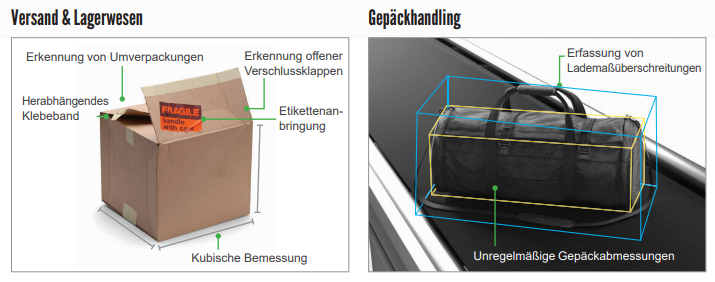

▪ Schätzung der Versandkosten
▪ Optimierung der Lagerdichte
▪ Verfolgung eingetragener Waren
▪ Effiziente Produktsortierung
▪ Ersatz entgangener Einnahmen
▪ Vermeidung manueller Identifikation
3D + 2D Technologie bietet Funktionalität über die Bemessung hinaus

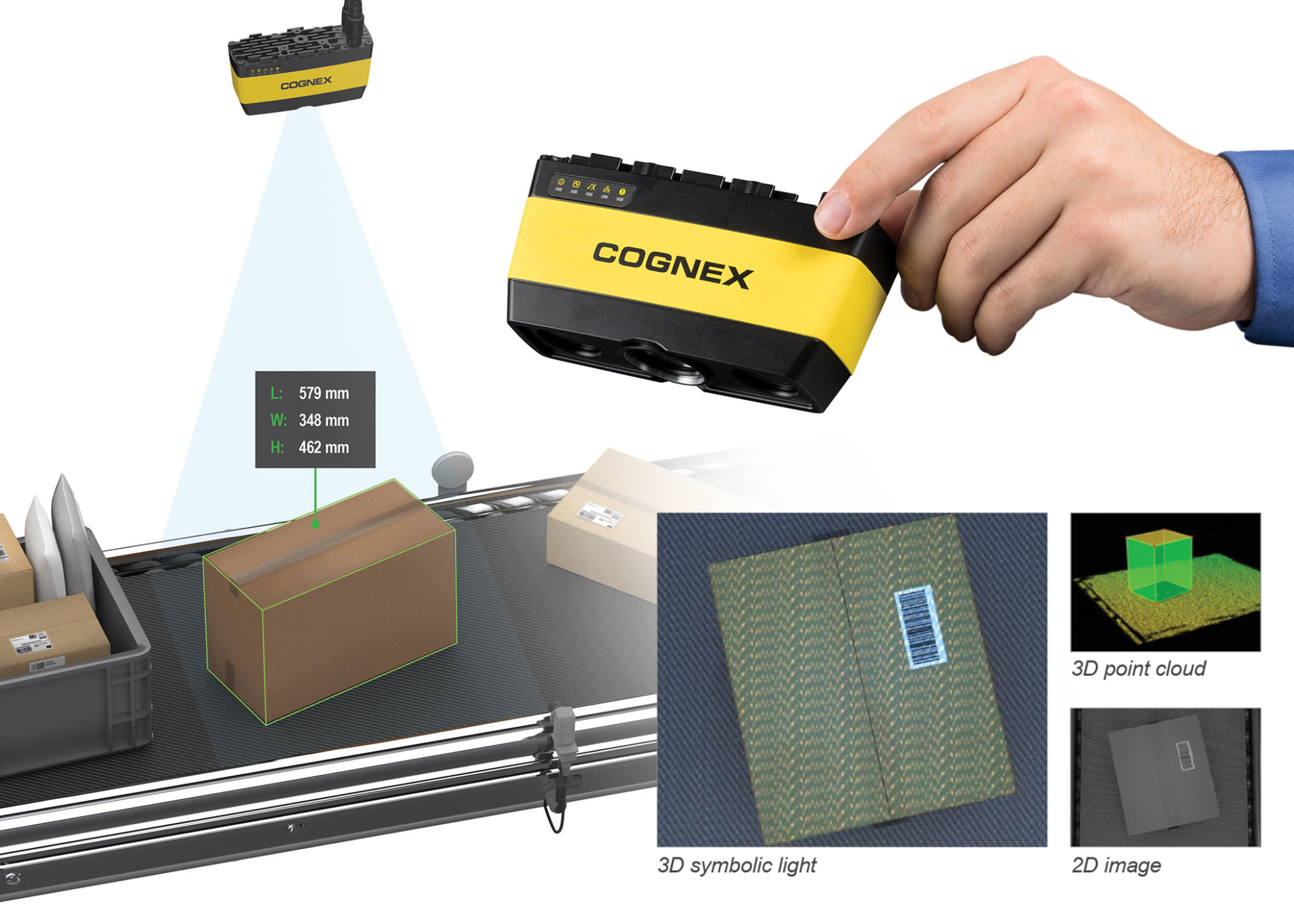

Das 3D-A1000 nutzt im Gegensatz zu herkömmlichen Methoden die patentierte symbolische 3D-Lichttechnologie, um die Bewegung in einem einzelnen Bild einzufrieren. Dadurch ergeben sich genauere Daten der 3D-Punktwolke, sodass keine komplexe Kalibrierung und Encoder-Integration erforderlich sind. Eine integrierte Verarbeitung ermöglicht den Einsatz leistungsstarker Vision-Tools von Cognex, um zusätzliche 3D- + 2D-Prüfungen auszuführen.
Das 3D-A1000 nutzt im Gegensatz zu herkömmlichen Methoden die patentierte symbolische 3D-Lichttechnologie, um die Bewegung in einem einzelnen Bild einzufrieren. Dadurch ergeben sich genauere Daten der 3D-Punktwolke, sodass keine komplexe Kalibrierung und Encoder-Integration erforderlich sind. Eine integrierte Verarbeitung ermöglicht den Einsatz leistungsstarker Vision-Tools von Cognex, um zusätzliche 3D- + 2D-Prüfungen auszuführen.
Downloads
Datenblatt COGNEX 3D-A1000 (EN)
Download 1,012.99 KBTechnische Daten
| Technologien: | 3D-Symbollicht |
| Luftfeuchtigkeit im Betrieb: | <85 % (nicht kondensierend) |
| Trigger: | Trigger Eingangs-Spannungsgrenzen: 24VDC Eingang EIN: >10 VDC (>6mA) Eingang AUS: <2 VDC (<1,5mA) |
| Bildaufnahme-Rate: | Bis zu 4 Hz (Aufnahme und integrierte Verarbeitung) |
| Stromversorgung: | Spannung: +24VDC (22 – 26 VDC) Stromstärke: 5 A max. |
| Kommunikation: | GigE, TCP/IP, PROFINET, Ethernet/IP (TM), M/S |
| 2D-Bildverarbeitung: | Auflösung 1.280 x 960px. Modulare externe Beleuchtung & Filter |
| Gewicht: | 485 g |
| Betriebstemperatur: | 0°C bis 40°C |
| Lagertemperatur: | -10ºC bis 60ºC |
| Schutzklasse: | IP 65 |
| Zertifizierungen: | CE, FCC, KCC, TÜV Süd NRTL, RoHS |
