IntelliPICK3D

Der smarte "Griff in die Kiste".

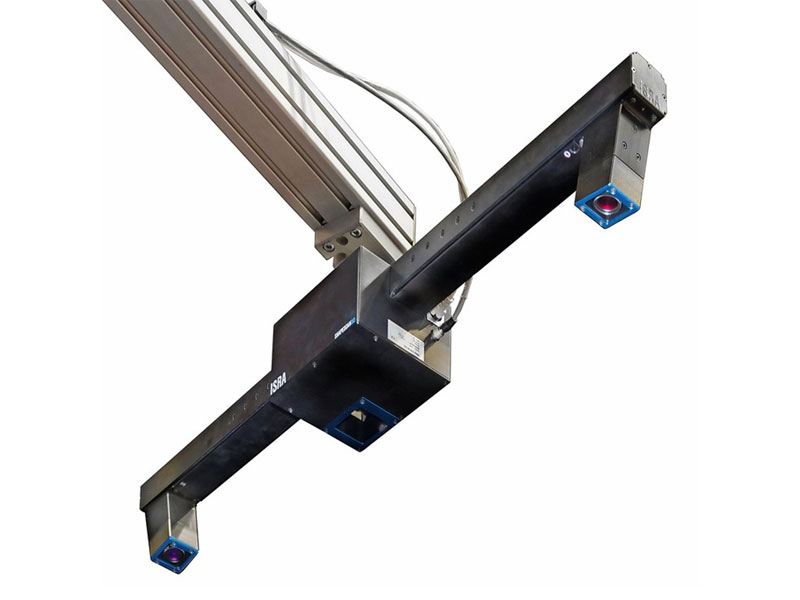

Der IntelliPICK3D von ISRA VISION bietet Ihnen eine schnelle und zuverlässige 3D-Messung für den Griff in die Kiste. Dank beweglicher Laserlinie werden Position und Ausrichtung unsortierter, zufällig verteilter Objekte in allen Tiefen präzise bestimmt.

Category:

Highlights

  • Präzise: sichere Erfassung und kollisionsfreies Greifen komplexer Bauteile in allen Tiefenlagen
  • Flexibel: grenzenlose Vielfalt von Objektgeometrien durch Teach-in von 3D-CAD-Daten, schnelle Umrüstung auch für mehrere Teile
  • Schnell: kurze Messzyklen
  • Effizient: Amortisierung in weniger als einem Jahr bei typischen Anwendungen
  • Sofort einsatzbereit: Dank Parametrierung, vorkalibrierter Sensoren und standardisierter Komponenten

Produktbeschreibung

Mittels 3D-Punktewolkenerkennung auf CAD-Basis ist mit diesem innovativen System nicht nur der „Griff in die Kiste“, sondern auch das Platzieren in der Kiste möglich. Teilformen und komplexe Teilegeometrien werden schnell und einfach anhand von CAD-Dateien erlernt. Durch eine intuitive Benutzeroberfläche lassen sich die 3D-Sensoren auch ohne Expertenwissen oder Vorkenntnisse bedienen. Integrierte Plausibilitätsprüfungen überwachen dabei die richtige Eingabe.

So arbeitet IntelliPICK3D:
Eine zwei-Kamera-Stereometrie erfasst restlos das gesamte Volumen jedes Behälters. Dabei ermöglicht eine Multi-Linien-Laserbeleuchtung detaillierte Aufnahmen mit hoher Tiefenschärfe. Über das integrierte Wireless Sensor Network „Touch & Automate“ tauscht sich IntelliPICK3D mit anderen Sensoren aus und gibt die erzeugten Daten an die übergeordnete Schnittstelle weiter. Selbst anspruchsvollste Teile und Anwendungen werden somit sicher und kollisionsfrei erfasst und gegriffen.

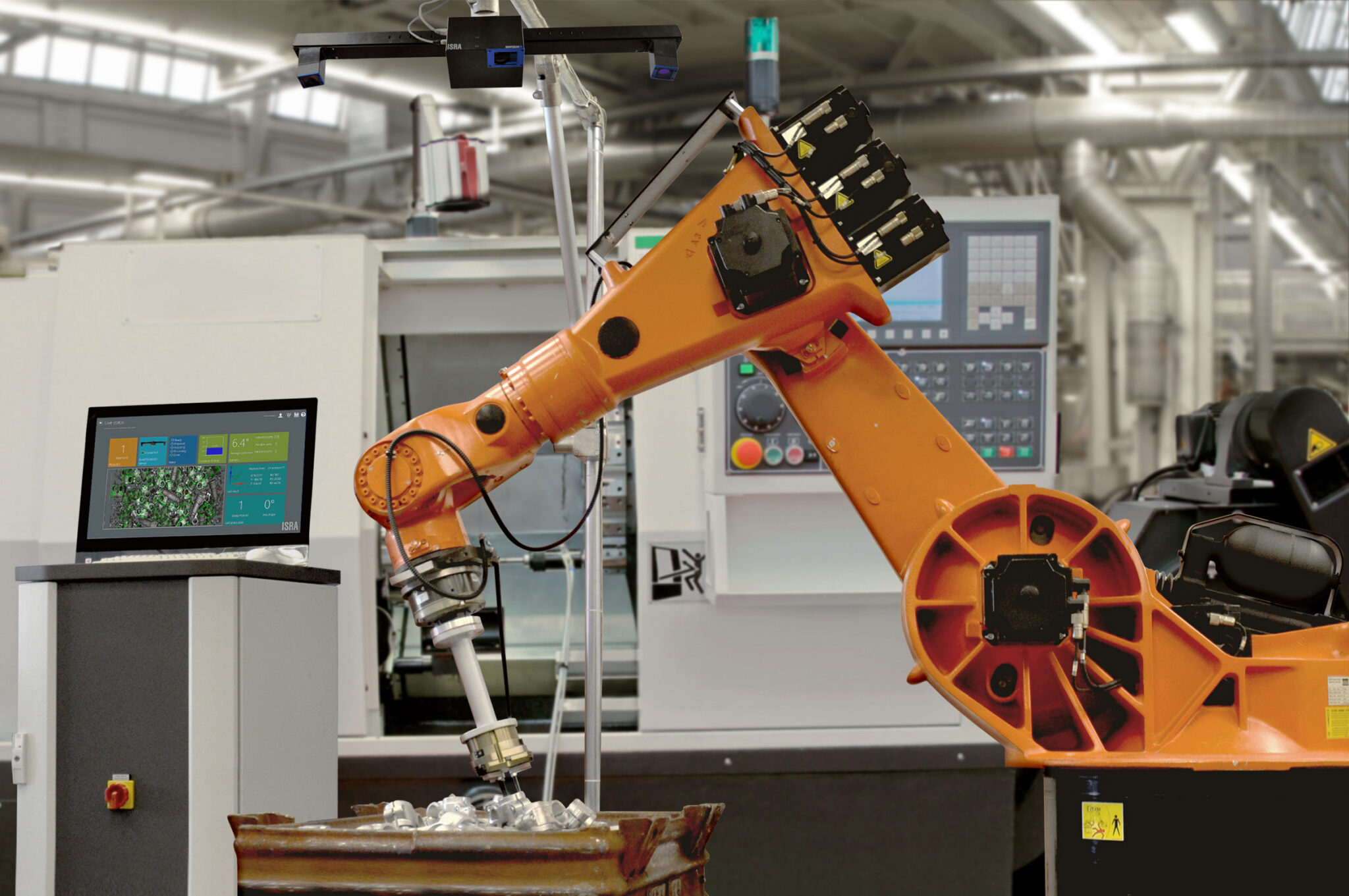

Bin Picking mit IntelliPICK3D sichert Ihnen damit die kontinuierliche und präzise Zuführung ungeordneter Bauteile in den Produktionsablauf bei denkbar einfacher Installation und nahezu ohne zusätzlichen Platzbedarf.

Anwendungen

  • Griff in die Kiste: Vollautomatische Entladung unsortierter Teile in allen Tiefenlagen von Behältern
  • 3D Objekt-Lokalisierung
  • 3D Objekt-Identifikation
  • 3D Objekt-Vermessung

Produkteigenschaften

Volumen Sensor

bis zu 1.200 mm x 1.000 mm x 800 mm

Auflösung Sensor

bis 0,5 mm

Arbeitsabstand Sensor

800 mm bis 2.000 mm

Größe Messobjekt

beliebig, unsortiert und zufällig

Positionstoleranz Messobjekt

Größe des Messvolumens
