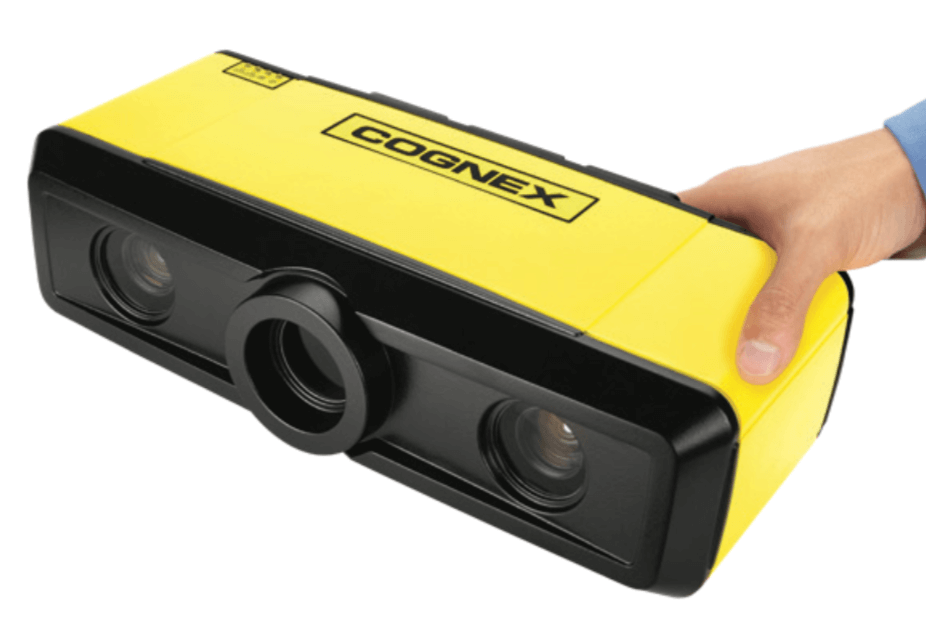

Die 3D-A5000 Serie von Cognex umfasst eine werkskalibrierte 3D-Flächenscan-Kamera der Schutzart IP65, die hochauflösende 3D-Bilder erfassen kann. Die 3D-A5000 weist die zum Patent angemeldete 3D LightBurst™-Technologie auf, mit der Bilder schnell aufgenommen werden können, wodurch der Durchsatz maximiert wird.
Highlights
-
Die zum Patent angemeldete 3D LightBurst- Technologie ermöglicht eine schnelle Bildaufnahme
-
Über 1,5 Millionen 3D-Datenpunkte erkennen kleine Merkmale auf den Teilen
-
Der High Dynamic Range (HDR)-Modus erfasst Szenen mit hohem Kontrast
-
Leistungsstarke, industrieerprobte VisionPro® 3D-Tools lösen schwierige 3D-Anwendungen
-
Die Werkskalibrierung liefert präzise Messergebnisse in realen Einheiten
-
Das robuste Gehäuse der Schutzart IP67 bietet Schutz vor rauen Werksbedingungen
Produktbeschreibung
Die 3D-A5000 Serie von Cognex umfasst eine werkskalibrierte 3D-Flächenscan-Kamera der Schutzart IP65, die hochauflösende 3D-Bilder erfassen kann. Die 3D-A5000 weist die zum Patent angemeldete 3D LightBurst™-Technologie auf, mit der Bilder schnell aufgenommen werden können, wodurch der Durchsatz maximiert wird. Hochauflösende 3D-Bilder ermöglichen zusammen mit den branchenführenden 3D-Bildverarbeitungs-Tools von Cognex zuverlässige und präzise Anwendungslösungen, wie die Montageüberprüfung, In-line-Messung und Roboterführung. 3D-A5000 bietet viele verschiedene Sichtfelder und Messbereiche, um eine Anpassung an Anwendungen der Automobil-, Konsumgüter- und Logistikbranche zu ermöglichen.
Führt mehr 3D-Inspektionen in kürzerer Zeit durch
Die 3D-A5000 Serie zeichnet sich durch die zum Patent angemeldete 3D LightBurst-Technologie aus, welche ein einzigartiges blaues Lichtmuster auf ein Teil wirft, um in unvergleichlicher Geschwindigkeit 3D-Bilder mit hoher Auflösung zu erfassen. Sie liefert in 100 Millisekunden eine Punktwolke als 3D-Bild des gesamten Sichtfelds und ermöglicht so einen höheren Durchsatz sowie kürzere Zykluszeiten für zeitkritische In-line-Anwendungen.
Liefert präzise, wiederholbare Ergebnisse der auf 3D-Bildverarbeitung gestützten Prüfungen
Die 3D-A5000 Kamera liefert Punktwolken als 3D-Bilder mit hoher Auflösung, die aus über 1,5 Millionen 3D-Datenpunkten aufgebaut werden. Diese hochauflösenden Bilder ermöglichen es der 3D-A5000, gemeinsam mit leistungsstarken 3D-Tools von Cognex in VisionPro einschließlich PatMax 3DTM, die Bewältigung vielfältiger Anwendungen von der Montageüberprüfung bis zur In-line-Messung und Roboterführung.
Funktioniert zuverlässig unter rauen Werksbedingungen

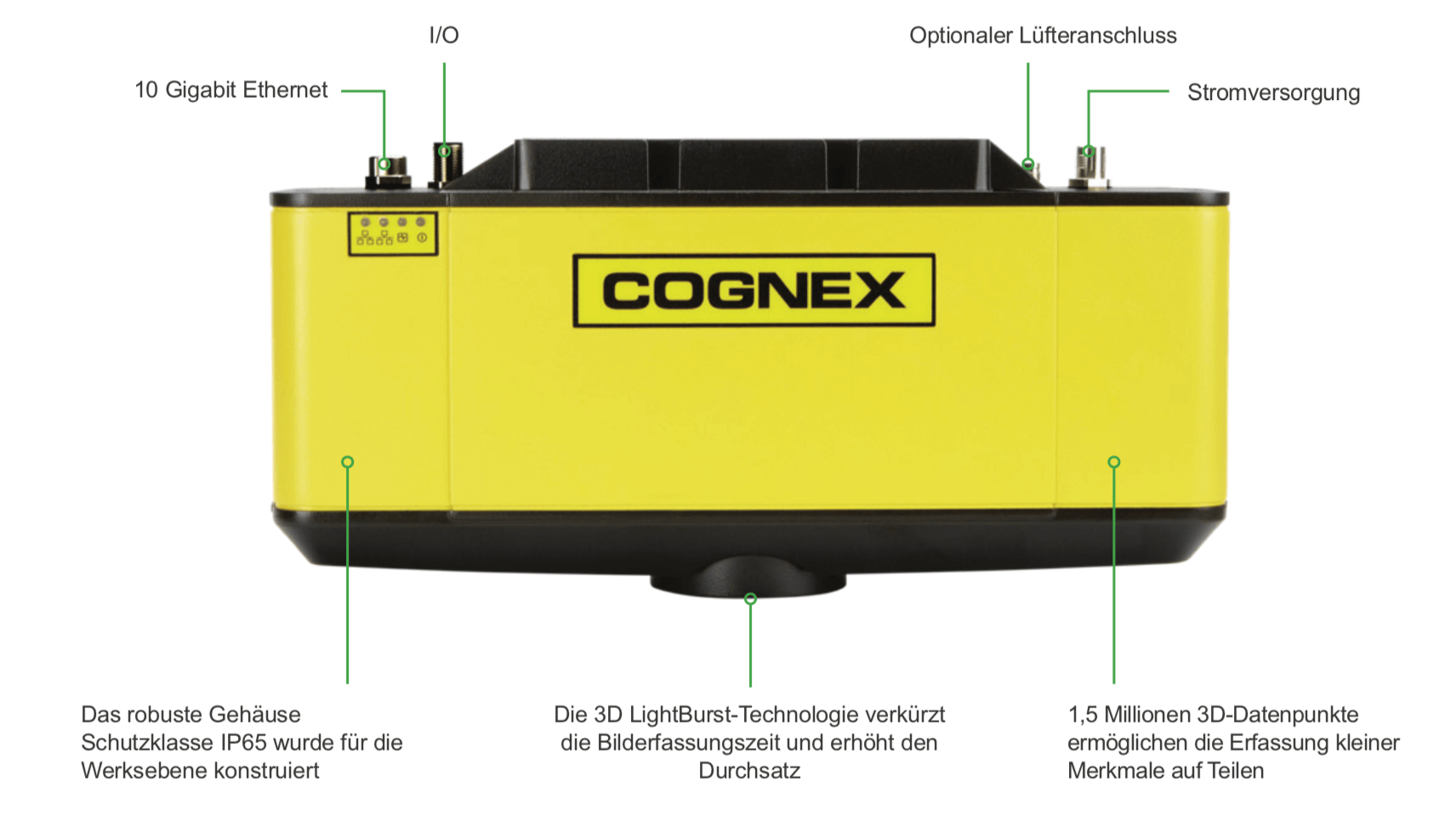

Die 3D-A5000 besitzt ein robustes Druckguss-Aluminiumgehäuse der Schutzart IP65, das für die Werksebene konstruiert wurde. Das Industriedesign sorgt für gleichmäßige Messergebnisse, selbst bei unterschiedlichen Temperaturen.
Die 3D-A5000 besitzt ein robustes Druckguss-Aluminiumgehäuse der Schutzart IP65, das für die Werksebene konstruiert wurde. Das Industriedesign sorgt für gleichmäßige Messergebnisse, selbst bei unterschiedlichen Temperaturen.

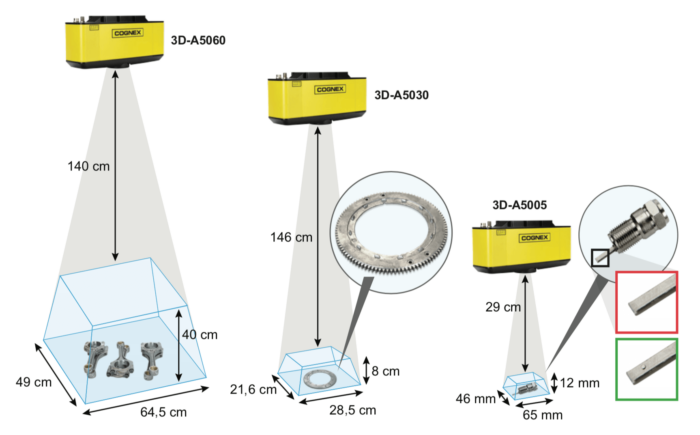

Modelle
| 3D-A5120neu | 3D-A5060 | 3D-A5030 | 3D-A5005 | |

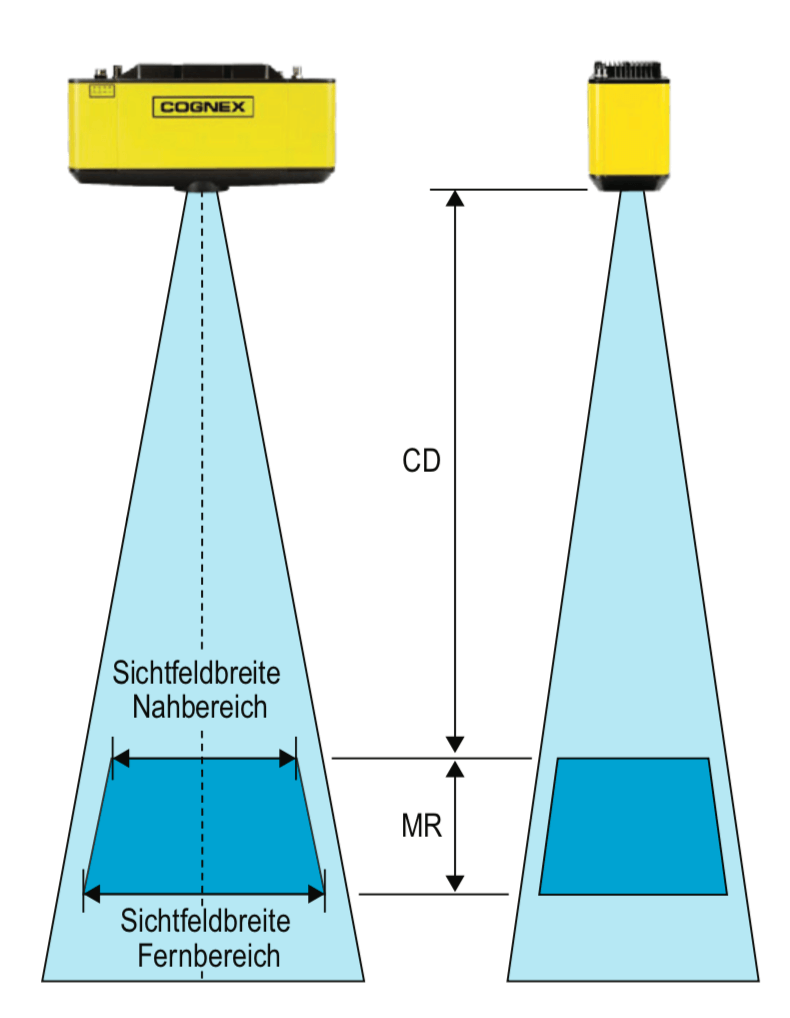

| Freiraum Abstand (CD) | 1.000mm | 1.400mm | 1465mm | 299,3mm |
| Messbereich (MR) | 1.000mm | 400mm | 80mm | 12mm |
| Sichtfeldbreite Nahbereich | 900 x 675mm | 520 x 390mm | 280 x 210mm | 60 x 44mm |
| Sichtfeldbreite Fernbereich | 1.760 x 1.320mm | 645 x 490mm | 285 x 216mm | 65 x 46mm |
| Auflösung XY | 626 – 1.223μm | 361 – 454μm | 195 – 200μm | 42 x 44μm |
| Wiederholbarkeit Z (σ) | 250 – 1.000μm | 100 – 150μm | 55 – 66μm | 5 x 6μm |
Downloads
Spezifikationen
| Luftfeuchtigkeit im Betrieb: | <85 % (nicht kondensierend) |
| Schockfestigkeit: | 50 gs (11 ms Halbsinusimpuls) |
| Vibration: | 8 gs (10-500Hz für 30 Minuten) |
| Bildaufnahme-Rate: | 10 Hz |
| Leistung: | Trigger-Eingang Spannungsgrenzen: 24VDC Eingang EIN: >10 VDC (> 6 mA) Ausgang AUS: < 2 VDC (< 1,5 mA) |
| Software: | VisionPro |
| Gewicht: | 3,0 kg |
| Abmessungen: | 324 mm x 137 mm x 97 mm |
| Betriebstemperatur: | 0°C bis 40°C |
| Lagertemperatur: | -40ºC bis 60ºC |
| Schutzklasse: | IP 65 |
| Optionales Zubehör: | Lüfter |
