In-Sight 2000 Serie

In-Sight 2000 Serie

Die Vision-Sensoren der In-Sight 2000 Serie von Cognex sind einfach und günstig wie ein Sensor und leistungsstark wie ein Bild­ver­arbe­itungs­system. NEU: Als Cognex In-Sight 2001 wurde mit 1280 x 960 ein weiterer Bildmodus in die Serie aufgenommen.

Jetzt Bildverarbeitungsprojekt planen!
Kategorie:

Highlights

  • Bewährte In-Sight Bildverarbeitungstools für die Inspektion
  • EasyBuilder garantiert eine einfache Inbetriebnahme

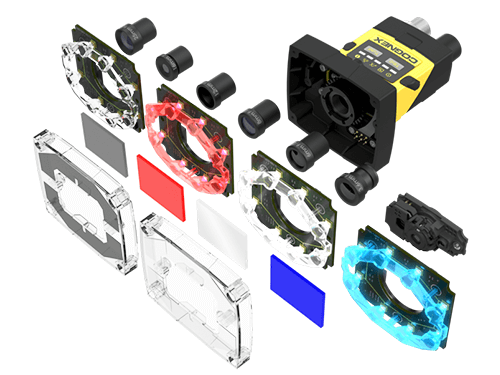

  • Modulares Design: Beleuchtung und Optik vor Ort austauschbar
  • Integriertes Ringlicht: Keine externe Beleuchtung notwendig

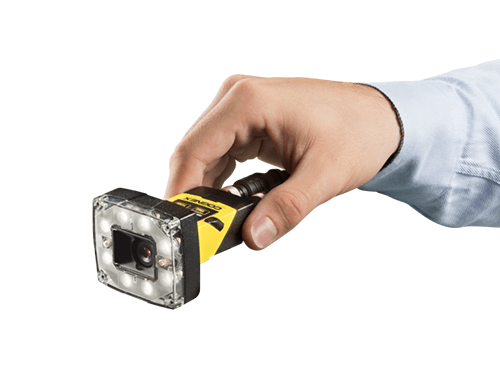

  • Kompakte Bauform: Ideal für lineare und rechtwinklige Befestigung unter beengten Platzbedingungen
  • Viele Modelle für jede Anforderung: Auch Color- und Mini-Modelle verfügbar

Produktbeschreibung

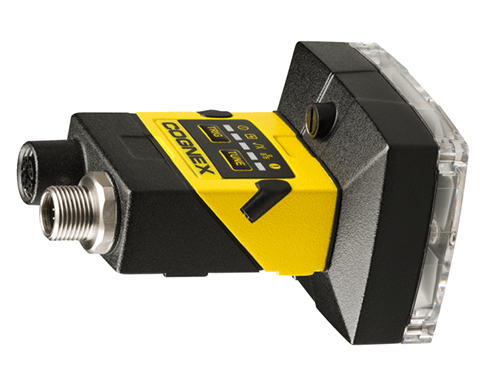

Die Vision-Sensoren der In-Sight 2000 Serie vereinen die Leistungsmerkmale eines Bildverarbeitungssystems mit der Benutzerfreundlichkeit eines Sensors. Die Sensoren verfügen über bewährte In-Sight Bildverarbeitungs-Tools. So inspizieren Sie zuverlässig in einer einzigen Konfigurationsumgebung. Dank EasyBuilder nehmen auch unerfahrene Nutzer intuitiv per Mausklick die Geräte schnell und einfach in Betrieb. Maximale Flexibilität bieten die Bildverarbeitungssensoren mit ihrem modularen Design. Beleuchtung und Optik tauschen Sie direkt vor Ort aus. Dies sorgt für eine hohe Anpassungsfähigkeit in nahezu jeder Produktionsumgebung. Das einzigartige LED-Ringlicht macht darüber hinaus jede externe Beleuchtung überflüssig. Die kompakte Bauweise ermöglicht sowohl eine lineare als auch rechtwinklige Befestigung unter beengten Platzbedingungen.

Erhältlich sind verschiedene In-Sight Modelle für nahezu jede Anwendung. Alle Geräte nehmen Sie schnell und einfach in Betrieb. Die Sensoren In-Sight 2000-XXXC bieten zusätzlich die Dimension Farbe. Die Modelle verfügen über einen hochauflösenden, farbfähigen Bildchip. Sie ermöglichen das Prüfen bzgl. Anwesenheit / Abwesenheit von Farbe auf Bauteilen, Baugruppen oder Produktverpackungen. Die neuesten Modelle der In-Sight 2000 Serie verfügen alle standardmäßig über eine 6,2 mm Flüssiglinse und LED Ringlicht.

Die In-Sight 2000 Mini Sensoren sind ideal für die Montage unter beengten Platzbedingungen. Sie verfügen über eine Autofokus-Linse mit Flüssiglinsen-Technologie. Somit wird manuelles Refokussieren oder Justieren der Einbauhöhe bei einer Umrüstung Ihrer Fertigungslinie überflüssig.

Einsatzgebiete:

  • Elektronik
  • Automobilindustrie
  • Lebensmittel und Getränke
  • Konsumgüter
  • Gesundheit und Pharmaindustrie

Anwendungsbeispiele:

  • Inspizierung von Motoren

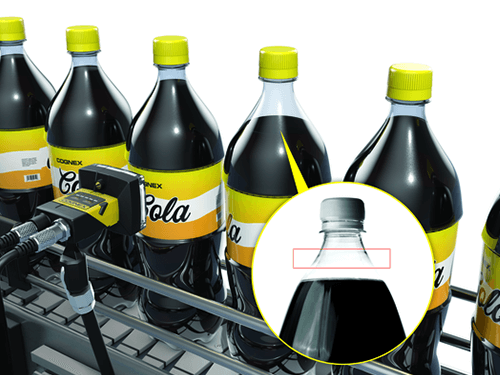

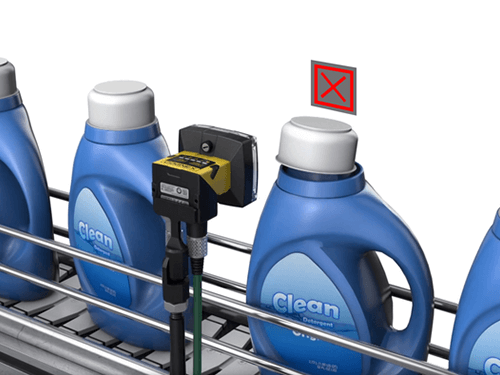

  • Prüfung der Verpackungsqualität

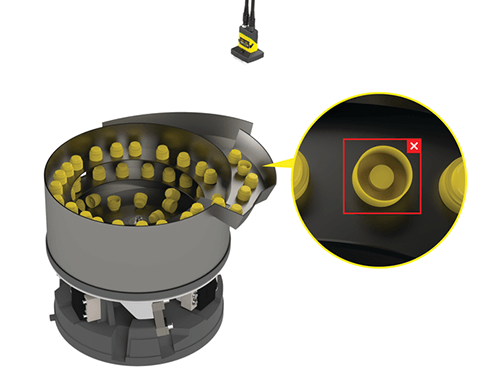

  • Kontrolle der Teileausrichtung

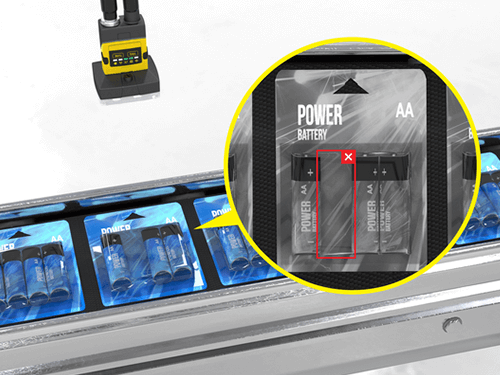

  • Prüfung der Anwesenheit von Etiketten

Produktvideo (EN)

Produktdemo (EN)

Zusätzliche Information

Abmessungen

Lineare Konfiguration: 92 mm x 60 mm x 52 mm
Winkelkonfiguration: 61 mm x 60 mm x 52 mm

Gewicht

Beleuchtungsmethode

Betriebstemperatur

Sensor

Optik

Standard: Autofokus (Flüssiglinse) 6,2 mm oder manueller Fokus 8 mm
Optional: Manueller Fokus 3,6 mm, 6 mm, 12 mm, 16 mm, 25 mm

Auflösung

, ,

Bilderfassungsrate

, , ,

Schnittstelle

,

Spannungsversorgung

Versionen

Cognex In-Sight 2000-110

  • 1/3” CMOS Bildgeber, Global Shutter: Schwarz-Weiß und Farbe
  • Bildmodus: 640 x 480 (Standard)
  • Maximale Bildaufnahmegeschwindigkeit: 40 fps
  • Lokalisierungswerkzeuge: Muster
  • Prüfwerkzeuge: Muster
  • Datenausgabe: Pass/Fail

Cognex In-Sight 2000-120

  • 1/3” CMOS Bildgeber, Global Shutter: Schwarz-Weiß und Farbe
  • Bildmodus: 640 x 480 (Standard), 640 x 480 (2-fache Vergrößerung)
  • Maximale Bildaufnahmegeschwindigkeit: 75 fps (Mono), 55 fps (Farbe)
  • Lokalisierungswerkzeuge: Muster
  • Prüfwerkzeuge: Muster, Pixelzahl (Graustufen und Farbe), Helligkeit und Kontrast
  • Datenausgabe: Pass/Fail

Cognex In-Sight 2000-130

  • 1/3” CMOS Bildgeber, Global Shutter: Schwarz-Weiß und Farbe
  • Bildmodus: 640 x 480 (Standard), 640 x 480 (2-fache Vergrößerung), 800 x 600 (2-fache Vergrößerung)
  • Maximale Bildaufnahmegeschwindigkeit: 75 fps (Mono), 55 fps (Farbe)
  • Lokalisierungswerkzeuge: Muster, Kanten-, Kreisfinder
  • Prüfwerkzeuge: Muster, Pixelzahl (Graustufen und Farbe), Helligkeit und Kontrast, Kanten
  • Mess- und Zählwerkzeuge: Abstand, Winkel und Durchmesser, Muster und Kanten
  • Datenausgabe: Pass/Fail, Numerisch

Cognex In-Sight 2000-230

  • 1/3” CMOS Bildgeber, Global Shutter: Schwarz-Weiß und Farbe
  • Bildmodus: 640 x 480 (Standard), 640 x 480 (2-fache Vergrößerung), 800 x 600 (2-fache Vergrößerung)
  • Maximale Bildaufnahmegeschwindigkeit: 75 fps (Mono), 55 fps (Farbe)
  • Lokalisierungswerkzeuge: Muster, Kanten-, Kreisfinder
  • Prüfwerkzeuge: Muster, Pixelzahl (Graustufen und Farbe), Helligkeit und Kontrast, Kanten
  • Mess- und Zählwerkzeuge: Abstand, Winkel und Durchmesser, Muster und Kanten
  • Erweiterte Funktionen: OCR, Blob-Erkennung, Bildfilter
  • Datenausgabe: Pass/Fail, Numerisch

Cognex In-Sight 2001-230

  • 1/3” CMOS Bildgeber, Global Shutter: Schwarz-Weiß und Farbe
  • Bildmodus: 640 x 480 (Standard), 640 x 480 (2-fache Vergrößerung), 800 x 600 (2-fache Vergrößerung), 1280 x 960
  • Maximale Bildaufnahmegeschwindigkeit: 40 fps (Mono), 24 fps (Farbe)
  • Lokalisierungswerkzeuge: Muster, Kanten-, Kreisfinder
  • Prüfwerkzeuge: Muster, Pixelzahl (Graustufen und Farbe), Helligkeit und Kontrast, Kanten
  • Mess- und Zählwerkzeuge: Abstand, Winkel und Durchmesser, Muster und Kanten
  • Erweiterte Funktionen: OCR, Blob-Erkennung, Bildfilter
  • Datenausgabe: Pass/Fail, Numerisch

Zubehör

  • Beleuchtung und Objektivfilter
  • Lichtabdeckungen
  • Objektive
  • Halterungen
  • E/A und Kabel
  • Stromversorgung

Downloads

Icon

IN-SIGHT 2000 Vision Sensors (EN) 5.04 MB 47 downloads
