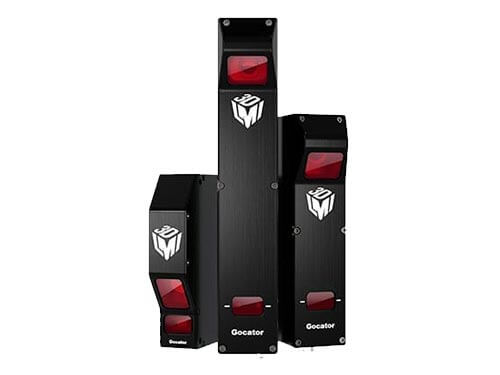

Gocator 2300 Serie

LMI Technologies Gocator 2300

3D-Profilsensoren mit integrierten Messwerkzeugen.

Die Gocator 2300 Serie von LMI Technologies bietet Ihnen intelligente all-in-one 3D-Profil­sensoren mit integrierten Mess­werkzeugen.

  • LMI Technologies Gocator 2320
  • LMI Technologies Gocator 2330
  • LMI Technologies Gocator 2340
  • LMI Technologies Gocator 2350
  • LMI Technologies Gocator 2370
  • LMI Technologies Gocator 2375
  • LMI Technologies Gocator 2380
ANGEBOT ANFORDERN
Kategorien: , Schlagwort:

Highlights

  • 1-Megapixel-Auflösung: Zum Erfassen von Objekten im Mikrometerbereich
  • Kompakte Bauform, 1,5 kg Gewicht: Ideal bei geringen Platzverhältnissen
  • Stand-alone-Betrieb: Kein PC oder Kontroller notwendig
  • Skalierbar: Mit dem LMI Master Hub

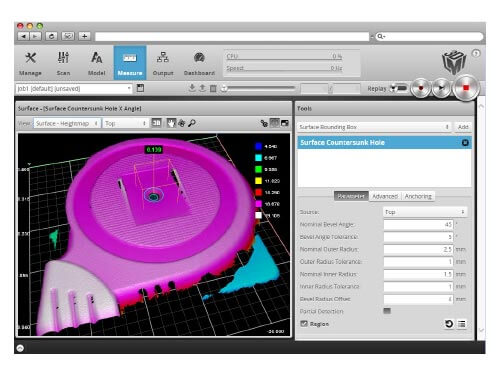

  • Integrierte Web-Oberfläche: Konfiguration direkt auf dem Sensor

Produktbeschreibung

Die intelligenten 3D-Profilsensoren der Gocator 2300 Serie bieten höchste Leistung und reduzieren nachhaltig die Kosten bei der Fabrikautomatisierung. Die all-in-one-Profilsensoren vereinfachen die Produktprüfung erheblich. Dank ihres robusten Designs sind sie ideal geeignet für die raue Industrieumgebung. Ausgestattet mit einer Megapixel-Auflösung erfassen die Sensoren selbst Objekte im Mikrometerbereich über einen großen Messbereich. So überprüfen Sie ganze Teile auf kleinste Mängel mit Leichtigkeit!

Die leistungsstarken Sensoren überzeugen dank ihrer geringen Bauform selbst bei beengten Platzverhältnissen. Doch damit noch nicht genug: Mit ihren 1,5 kg sind sie ein echtes Leichtgewicht. Betreiben Sie die Sensoren im Stand-alone-Betrieb, benötigen Sie keinen zusätzlichen Kontroller oder PC. Im Handumdrehen konfigurieren und synchronisieren Sie das Multi-Sensor-System mit dem LMI Master. Eine einfache Integration in den Produktionsablauf ist somit garantiert. Die integrierte Web-Oberfläche garantiert Ihnen eine schnelle und einfache Bedienung. Alle Profilparameter und Messwerkzeuge konfigurieren Sie bequem auf dem Sensor. Kompatibel mit allen gängigen Web-Browsern und Betriebssystemen.

3D-Smart-Sensoren: Einsatzgebiete & Anwendungen für Ihre Branche.

Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.

3D-Bildverarbeitung Preview Branche Automotive

Automotive & Zulieferer

3D-Bildverarbeitung Preview Branche Elektronik

Elektronikindustrie

3D-Bildverarbeitung Preview Branche Food Beverage

Food & Beverage

3D-Bildverarbeitung Preview Branche Logistik

Verpackung & Logistik

Technische Daten

ALLE 2300 SERIE MODELLE
Messgeschwindigkeit ca. 170 Hz – 5000 Hz
Schnittstelle Gigabit Ethernet
Signaleingänge Differentialdrehgeber, Laser Safety Enable, Trigger
Signalausgänge 2 Digitalausgänge, RS-485 (115 kBaud), 1 Analogausgang (4 – 20 mA)
Spannungsversorgung +24 bis +48 VDC (13 Watt); Restwelligkeit +/- 10%
Gehäuse Versiegeltes Aluminum Gehäuse, IP67
Betriebstemperatur 0 bis 50°C
Lagertemperatur -30 bis 70°C
Vibrationsfestigkeit 10 bis 55 Hz, 1,5 mm Hub in X-, Y- und Z-Richtung, 2 Stunden / Richtung
Stossfestigkeit 15 g, halbe Sinus Kurve, 11 ms, positiv und negativ in X-, Y- und Z-Richtung


Scansoftware

Web-basierte Benutzeroberfläche und Open-Source SDK für die Konfiguration und Echtzeit 3D-Visualisierung. Generische Treiber und Industrieprotokolle für die Integration in Benutzerapplikationen, Bildverarbeitungslösungen und SPS Steuerungen.

Modelle

GOCATOR 2300 SERIE 2320 2330 2340 2350 2370 2375 2380
Datenpunkte / Profil 1280 1280 1280 1280 1280 1280 1280
Linearität Z

(+/- % von Messbereich)

0,01 0,01 0,01 0,01 0,04 0,03 0,04
Auflösung Z (mm) 0,0018 –

0,0030

0,006 – 0,014 0,013 – 0,037 0,019 – 0,060 0,055- 0,200 0,175 – 0,925 0,092 – 0,488
Auflösung X (mm) 0,014 – 0,021 0,044 – 0,075 0,095 – 0,170 0,150 – 0,300 0,275 – 0,550 0,255 – 0,790 0,375 – 1,100
Wiederholbarkeit Z (µm) 0,4 0,8 1,2 2 8 12 12
Messabstand (mm) 40 90 190 300 400 650 350
Messbereich (mm) 25 80 210 400 500 1350 800
Messbreite(mm) 18-26 47 – 85 96 – 194 158 – 365 308 – 687 324 – 1010 390 – 1260
Laserklassen 2, 3R 2, 3R, 3B 2, 3R, 3B 2, 3R, 3B 2, 3R 2, 3R 2, 3R
Gehäusemaße (mm) Side Mount 35x120x149.5 Top Mount 49x75x142 Top Mount 49x75x197 Top Mount 49x75x272 Top Mount 49x75x272 Top Mount 49x75x272 Top Mount 49x75x272
Gewicht (kg) 0,8 0,74 0,94 1,3 1,3 1,3 1,3
