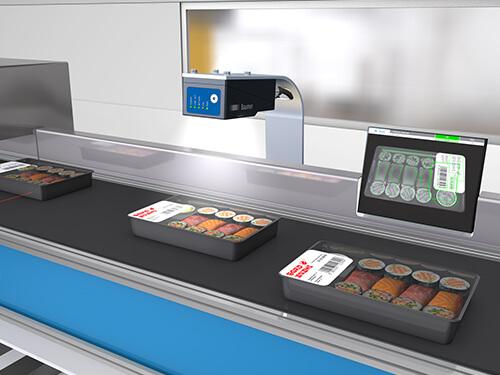

Baumer VeriSens Vision-Sensor Anwendungen Barcode-Qualitaetskontrolle

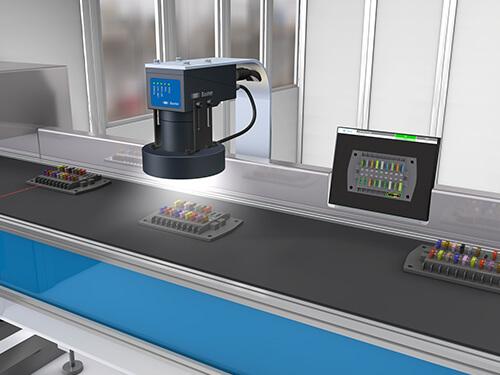

Baumer VeriSens Vision-Sensor Anwendungen Farbkontrolle

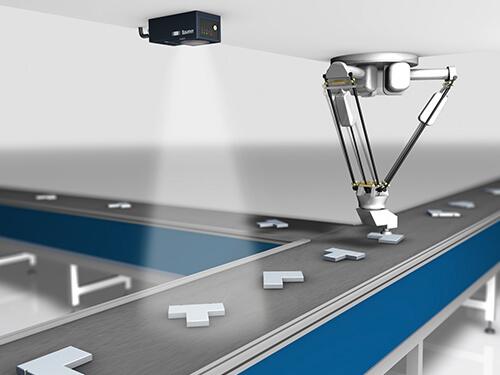

Baumer VeriSens Vision-Sensor Anwendungen Teileerkennung

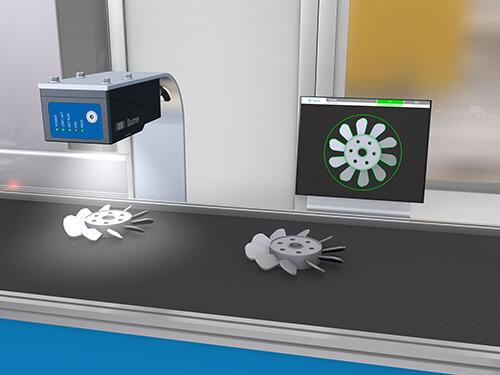

Baumer VeriSens Vision-Sensor Anwendungen Vollstaendigkeitskontrolle

VeriSens Serie

Baumer VeriSens Serie

Bildbasierte Qualitätskontrolle − einfach und intuitiv für viele Branchen geeignet.

Die Vision Sensoren der Baumer VeriSens Serie ermöglichen die bildbasierte Qualitätskontrolle mit einem einzigen Sensor. 23 leistungsstarke Merkmalsprüfungen stehen zur Lösung der vielfältigen Inspektionsaufgaben zur Verfügung. Die Konfiguration ist dabei dank der VeriSens Application Suite ganz einfach in wenigen Minuten erledigt. Die VeriSens Modelle verfügen zudem über vielseitige Anschlussmöglichkeiten.

Wir unterstützen Sie gerne bei der Auswahl des passenden Modells für Ihre Anwendung!

ANGEBOT ANFORDERN

Category: Smart Vision 2D

Highlights

Vielfältige Merkmalsprüfungen mit einem einzigen Sensor
Einfache Parametrierung innerhalb weniger Minuten
Kompaktes, industrietaugliches Metallgehäuse mit Schutzart IP 67 oder IP 69K
Intuitive, einheitliche Konfigurationssoftware und integriertes Web-Interface
Umfassende Anschlussmöglichkeiten über digitale I/Os und Industrial Ethernet
Patentierter Baumer FEX® Bildprozessor – von der Natur inspiriert
FEXLoc® Lagenachführung – für ein möglichst einfaches Maschinendesign
Schneller die richtigen Farben sehen – mit ColorFEX® in 3D (optional)
SmartGrid Kalibriertarget und Universal Robots (UR) Steuerung

Produktbeschreibung

Die Baumer VeriSens Vision Sensoren sind ein aufeinander abgestimmtes Komplettsystem, das sieht, entscheidet, kommuniziert – und sogar Neues lernt. Die Objekterkennung arbeitet in Echtzeit – berechnet durch den patentierten Baumer FEX® Bildprozessor. Egal wie etwas auf dem Förderband liegt – mit integrierter 360° FEXLoc® Teileerkennung behält VeriSens stets die Orientierung.

Jeder Vision Sensor der VeriSens Serie ist mindestens IP 67 geschützt: durch das industrietaugliche Metallgehäuse und den modularen Objektivschutz auch alle Wechselobjektive. Sie liefern Ergebnisse über Ethernet, Industrial Ethernet sowie digitale I/O und steuert sogar Universal Robots (UR).

VeriSens® Merkmalsprüfungen

Lagenachführung an Konturen (FEXLoc®)
Lagenachführung an Kanten (FEXLoc®)
Lagenachführung am Kreis (FEXLoc®)
Lagenachführung an Textzeile
Geometrie: Abstand
Geometrie: Kreis
Geometrie: Winkel
Geometrie: Kanten zählen
Geometrie: Punktposition
Geometrie: Kantenverlauf
Merkmalsvergleich: Konturpunkte zählen
Merkmalsvergleich: Konturvergleich
Merkmalsvergleich: Farbbestimmung
Merkmalsvergleich: Helligkeit
Merkmalsvergleich: Kontrast
Merkmalsvergleich: Flächengröße
Merkmalsvergleich: Flächen zählen
Merkmalsvergleich: Mustervergleich
Merkmalsvergleich: Objektposition finden
Merkmalsvergleich: Farbanordnung
Identifikation: Barcode
Identifikation: Matrixcode
Identifikation: Text

Mögliche Anwendungen

Lebensmittel- und Getränkeindustrie
- Prüfung von Mindesthaltbarkeitsdatum (MHD) und Codes
- Kontrolle der Lage von Siegelverschlüssen
- Anwesenheitsprüfung von Verschlusskappen
- Erkennung der Position und Ausrichtung von Etiketten
Lebensmittelproduktion
- Vollständigkeitskontrolle von Backwaren
- Zählen von Teiglingen
- Anwesenheitsprüfung bei Zuschnitt von Wurst
- Positionserkennung von Pralinen in der Primärverpackung
Verpackung
- Kontrolle von Verschlusskappen
- Überprüfung auf Anwesenheit und Positionierung des Trinkhalms
- Schweissnaht-Inspektion von Folienverpackungen
- Etikettenkontrolle und Aufdruckkontrolle (Position, Logo, MHD, Text, Code, Wareninhalt etc.)
Automotive
- Anwesenheitskontrolle von Dichtringen
- Ausrichtungsüberprüfung von Kontakten
- Lesen und prüfen von Codes direkt markierter Teile
- Detektion von Überspritzungen, Spritzgussfehlern oder Kratzern
Elektronik
- Montage- bzw. Bestückungskontrolle
- Kontrolle von Anwesenheit und Ausrichtung der Kontakte
- Überprüfung der Sauberkeit von Kontakten
- Vollständigkeitskontrolle von Steckkontakten
Montage/Handhabung
- Positionserkennung für Pick-and-Place
- Anwesenheits- und Lagekontrolle von Bauteilen
- Positionskontrolle von Schutzkappen oder Stopfen
- Massprüfung (Winkel, Länge, Dicke, Höhe)

Produkteigenschaften

Hersteller	Baumer
Auflösung	1280×960, 1600×1200, 640 x 480, 752 x 480
Sensor	CCD, CMOS
Schnittstelle	Ethernet, Serielle RS-485
Betriebstemperatur	+5°C / +55°C
Lagertemperatur	-20°C / 70°C
Schutzklasse	IP67
Gewicht	250 g, 300 g
Unterstützte Codes	1D- und 2D-Codes, 1D-Codes, 2D-Codes, OCR

Modelle

Modelle XF700 / XF800 / XF900

Neueste Hardware-Generation zur Erhöhung der Produktivität, verbesserte Identifikations-Algorithmen (XF800 / XF900), integrierte Echtzeit-Verzeichnungskorrektur und Industrial Ethernet (PROFINET und EtherNet/IP™)

Modelle XF700C / XF800C (Farbe)

Neueste Hardware-Generation mit ColorFEX® 3D-Farbassistent zur zuverlässigen Einrichtung von Farbapplikationen und integriertes Industrial Ethernet (PROFINET und EtherNet/IP™)

Modelle XF800 / XF900

Zusätzlich Identifikationsfunktionen: 1D- / 2D-Codelesen, Lesen von Klarschrift (OCR) ohne vorheriges Einlernen von Schriften (Font-Training), Bewertung der Druckqualität (OCV)

Modelle XF900

Roboterspezialist zur Einbindung in den Programmablauf von Universal Robots (UR) mittels VeriSens® URCap – bildbasiertes Finden von Objekten und robotergestützte Qualitätskontrolle, zusätzliche Z-Kalibrierung zur Koordinatenskalierung im Raum

Modelle XC700 / XC800 / XC900

Neueste Hardware-Generation zur Erhöhung der Produktivität, verbesserte Identifikations-Algorithmen (XC800 / XC900), integrierte Echtzeit-Verzeichnungskorrektur und Industrial Ethernet (PROFINET und EtherNet/IP™),

XC800 / XC900 zusätzlich mit Identifikationsfunktionen: 1D- / 2D-Codelesen, Lesen von Klarschrift (OCR) ohne vorheriges Einlernen von Schriften (Font-Training), Bewertung der Druckqualität (OCV),

XC900: Roboterspezialist zur Einbindung in den Programmablauf von Universal Robots (UR) mittels VeriSens® URCap – bildbasiertes Finden von Objekten und robotergestützte Qualitätskontrolle, zusätzliche Z-Kalibrierung zur Koordinatenskalierung im Raum

Modelle XC700C / XC800C (Farbe)

Neueste Hardware-Generation mit ColorFEX® 3D-Farbassistent zur zuverlässigen Einrichtung von Farbapplikationen, XC800C zusätzlich mit Identifikationsfunktionen

Modell CS100

Erhältlich mit weisser oder Infrarot-Beleuchtung – besonders einfach einzusetzende Vision Sensoren zur Produktkontrolle und Ergebnisausgabe direkt über digitale I/O

Modell ID510 (Text und Code Reader)

Neueste Hardware-Generation zur Verdopplung der Produktivität, integriertes Industrial Ethernet (PROFINET und EtherNet/IP™), verbesserte Identifikations-Algorithmen, zusätzlich: Lesen von Klarschrift (OCR) ohne vorheriges Einlernen von Schriften (FontTraining), Bewertung der Druckqualität (OCV)

Modell ID100 (Code Reader)

Lesen von Barcodes und Matrixcodes (1D-/ 2D-Codes inkl. GS1) mit Qualitätsbewertung

VeriSens® Software auf einen Blick

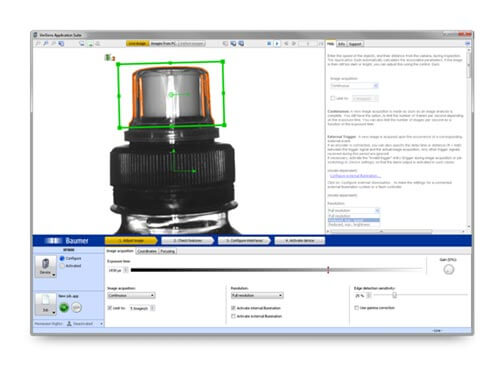

VeriSens® Application Suite zur Parametrierung und Offline-Simulation

Intuitiv bedienbar, auch für Nicht-Bildverarbeitungsexperten
4 Schritte zur Lösung Ihrer Prüfaufgabe
Kontextspezifische Hilfe einblendbar

VeriSens® Web-Interface zur Visualisierung und Überwachung im laufenden Betrieb

Bildanzeige über Standard Webbrowser ohne Plug-ins
Funktionsumfang / Design in wenigen Minuten konfigurierbar
Touch-optimiert, optionale Benutzerlevel

Zubehör

Zubehör für Laboraufbau (optional)
Montagezubehör (optional)
Polarisationsfilter (optional)
Objektivzubehör (optional)
Anschlusskabel
Ethernetkabel
Beleuchtungskabel
Montagewinkelset
Wechselobjektive (C-Mount, nur VeriSens® XC-Serie)
Externe Beleuchtungsmodule
Beleuchtungszubehör (optional)
Monitor (All-in-one PC, optional)
