Gocator 3506

LMI Technologies Gocator 3506

Hochauflösender 3D-Snapshot-Sensor.

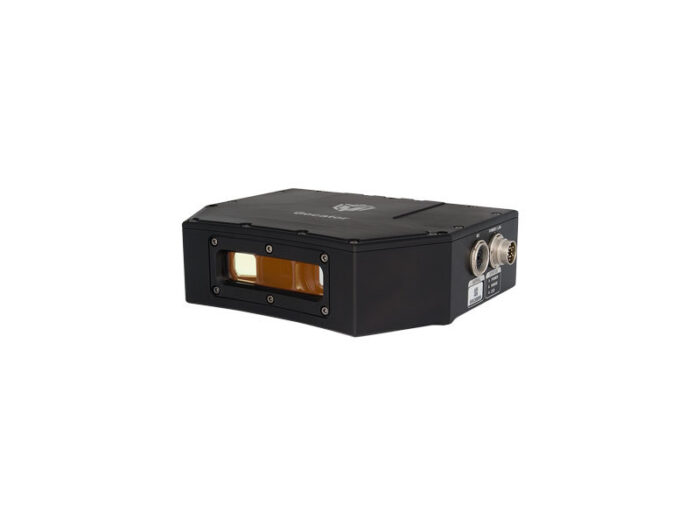

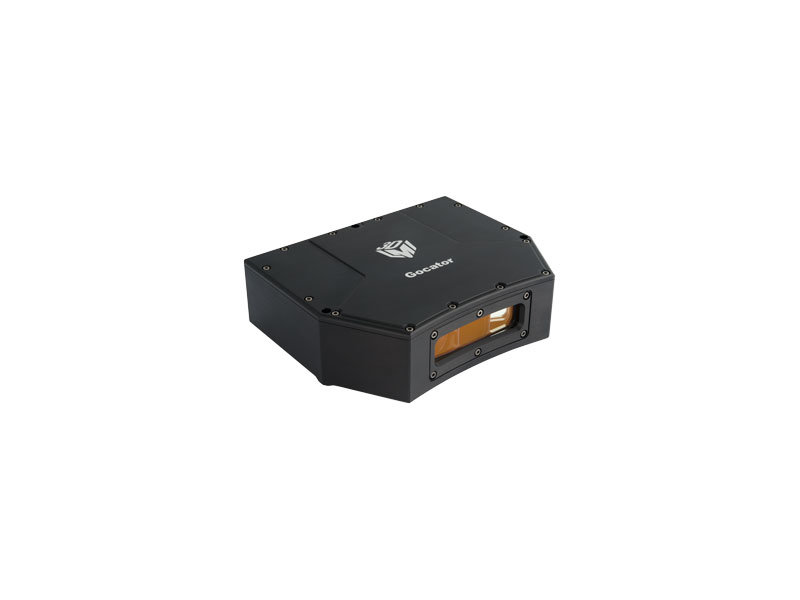

Der Gocator 3506 von LMI Technologies ist ein intelligenter 3D-Snapshot-Sensor mit einer einzigartig hohen Auflösung.

Highlights

  • Effektiv: Erfasst eine 3D-Punktwolke mit nur einem Snapshot
  • Präzise: 5MP-Stereokamera und industrieller Projektor für exakte, vollflächige Messungen bis auf 12 μm
  • Gut ausgeleuchtet: Helle LED für kurze Belichtungszeiten und schnellere Messungen im Dauerbetrieb
  • Schnell: On-Board-Hardwarebeschleunigung und eine Dual-core Steuerung
  • Einfach konfiguriert: Integrierte Web-Oberfläche
  • Kompakt: Ideal für beengte Platzverhältnisse und Montage auf Roboterarmen
  • Sicher: Schutzklasse IP67

Produktbeschreibung

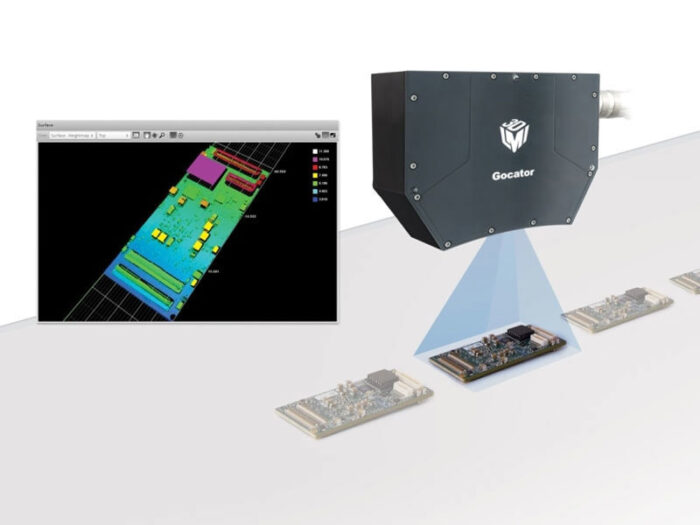

Der Gocator 3506 ist einzigartig am Markt: Der intelligente Snapshot-Sensor kombiniert eine hohe Auflösung mit einer sehr hohen Wiederholgenauigkeit. Er ist somit ideal geeignet für die Inspektion von Kleinteilen. Der Sensor kommt mit einer 5-Megapixel-Stereokamera und einem industriellen Projektor. Er vermisst kleinste Merkmale gleichmäßig ausgeleuchtet und mit einer Auflösung bis auf 12 μm. Da sich das Zielobjekt während der Aufnahme nicht bewegt, sparen Sie durch den Einsatz dieses Sensors anfallende Kosten für teure Bewegungssysteme ein. Auch Fehler, die durch Stöße oder Vibrationen entstehen, gehören künftig der Vergangenheit an.

Ausgestattet mit einer dual-core Steuerung und einer On-Board-Hardwarebeschleunigung garantiert der Sensor höchste Inline-Produktionsgeschwindigkeiten. Der Gocator Accelerator (GoX) sorgt für eine Beschleunigung bis zum vierfachen Faktor. Der Sensor erreicht eine Scan-Geschwindigkeit von 3 Hz. Für besonders kurze Belichtungszeiten sorgt die helle LED. Sie ist direkt im industriellen Gehäuse verbaut und garantiert schnellere Messungen im Dauerbetrieb.

Über die integrierte Web-Oberfläche konfigurieren Sie alle wichtigen Profilparameter und Messwerkzeuge schnell und einfach direkt auf dem Sensor. Dabei ist es egal, welchen Browser oder welches Betriebssystem Sie verwenden: dieser Sensor unterstützt sie alle! Das industrielle, kompakte Gehäuse verfügt über Schutzklasse IP67. Mit seinem überaus leichten Gewicht bauen Sie ihn selbst unter widrigen Umgebungsbedingungen und bei wenig Platz ein – oder direkt auf dem Roboterarm.

3D-Smart-Sensoren: Einsatzgebiete & Anwendungen für Ihre Branche.

Sie fragen sich, wie Sie am Besten von der 3D-Bildverarbeitung profitieren können? Entdecken Sie konkrete Einsatzgebiete für Ihre Branche! Oder fragen Sie Ihren Einsatzfall direkt bei uns an.

3D-Bildverarbeitung Preview Branche Automotive

Automotive & Zulieferer

3D-Bildverarbeitung Preview Branche Elektronik

Elektronikindustrie

3D-Bildverarbeitung Preview Branche Food Beverage

Food & Beverage

3D-Bildverarbeitung Preview Branche Logistik

Verpackung & Logistik

Technische Daten

Gocator 3506 Spezifikationen
Messfrequenz (Hz) 3
Bildsensor (Megapixel) 5
Messabstand (mm) 87,0
Messbereich (mm) 25,0
Sichtfeld (mm) 27,0 x 45,0 – 30,0 x 45,0
Wiederholgenauigkeit Z (µm) 2,0
Auflösung XY (mm) 0,020 (Nah) – 0,025 (Fern)
VDI/VDE Genauigkeit (mm)* 0,012
Gehäusegröße (mm) 49 x 136 x 170
Gewicht (kg) 1,52
Lichtquelle Blaue LED (465 nm)
Schnittstelle Gigabit Ethernet
Signaleingänge Differentialdrehgeber, Trigger
Signalausgänge 2x Digitalausgänge, RS-485 serieller Ausgang (115 kbaud), 1x analoger Ausgang (4 – 20 mA)
Spannungsversorgung +24 bis +48 VDC (25 Watts); RIPPLE +/- 10%
Gehäuse Versiegeltes Aluminiumgehäuse, IP67
Betriebstemperatur 0 bis 50 °C
Lagertemperatur -30 bis 70 °C
Vibrationsfestigkeit 10 bis 55 Hz, 1,5 mm Hub in X-, Y- und Z-Richtung, 2 Stunden / Richtung
Stossfestigkeit 15 g, halbe Sinuskurve, 11 ms, positive und negative in X,- Y- und Z-Richtung
Software und integrierte 3D-Messwerkzeuge
Werkzeug für 3D-Merkmale Öffnungen (Löcher, Schlitze), Zylinder, Pfosten (mit und ohne Gewinde), Ebenen
Volumetrische 3D-Werkzeuge Volumen, Regionen, Begrenzungsrahmen, Positionen (min., max., Mittelpunkt), Ellipsen, Orientierungen


Scansoftware

Browserbasierte Benutzeroberfläche und OpenSource SDK für Konfiguration und 3D-Visualisierung in Echtzeit. OpenSource SDK, Generische Treiber und Industrieprotokolle für die Integration in Benutzerapplikationen, Bildver- arbeitungslösungen Dritter, Anwendungen und SPS Steuerungen.
