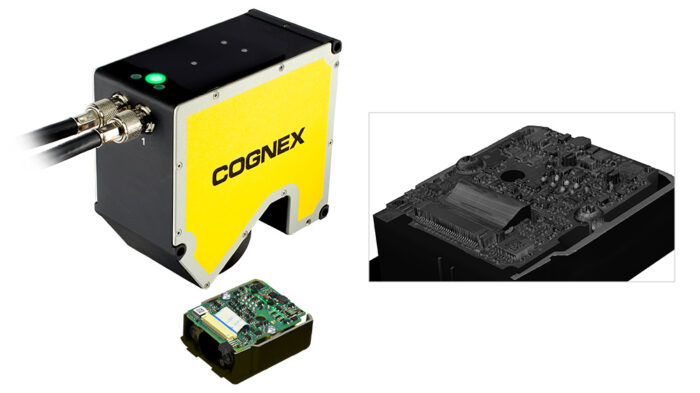

Der DSMax™ ist der schnellste 3D-Laser-Profilsensor mit der höchsten Auflösung am Markt zur Bilderfassung und Inspektion von Produkten in 3D. Er ist der einzige Sensor mit:
- hohen Scan-Raten (bis zu 18 kHz) bei vollem Messbereich
- Bildern mit maximaler Auflösung (2.000 Profilpunkte)
- Schnelles HDR-(High Dynamic Range) Bild
Diese Merkmale machen ihn zur idealen Lösung für die Messung und Inspektion filigraner Teile, wie elektronischer Bauteile, die stark reflektierende oder dunkle Merkmale aufweisen.
Genaue 3D-Inspektionen kleiner, filigraner Teile

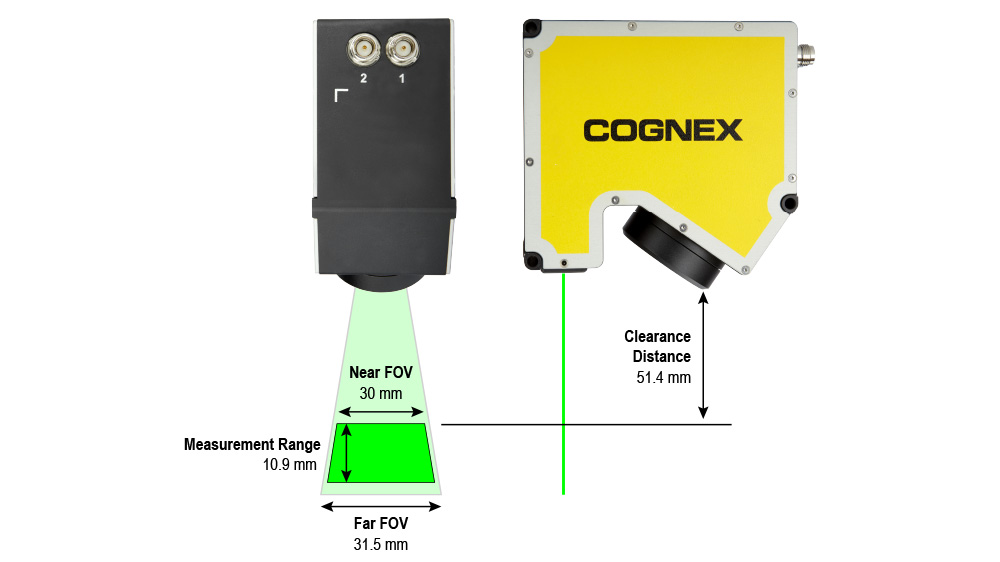

DSMax bündelt 2.000 Profilpunkte in einem lediglich 31 mm großen Sichtfeld. Je höher die Zahl der über das Sichtfeld verteilten Profilpunkte, umso mehr Details werden über das Teil sichtbar. Dies erhöht die Präzision des 3D-Bildes und macht genauere 3D-Inspektionen möglich.
Kurze Zykluszeiten erhöhen den Durchsatz
DSMax erfasst 3D-Bilder mit hoher Auflösung fünfmal schneller als andere Profil-Sensoren am Markt. DSMax verwendet einen Hochgeschwindigkeits-Bildgeber, eine druckbasierte Abtasttechnologie mit hoher Geschwindigkeit und ein CoaXPress® Protokoll, um Scan-Raten von bis zu 18 kHz (Vollbild) bei maximaler Auflösung zu erzielen, welche die Zykluszeiten verringern und den Durchsatz maximieren.
Telezentrische Optik optimiert die Bilderstellung

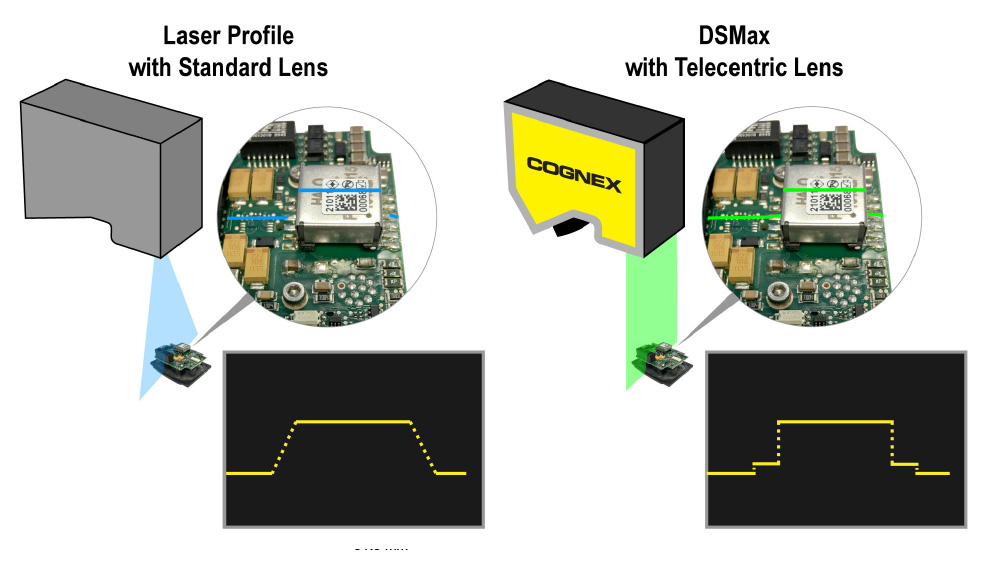

DSMax ist mit einem telezentrischen Objektiv ausgestattet, das Schatten reduziert und Bilder mit hohem Kontrast liefert. Dies wird erreicht, indem der Laserstrahl direkt nach unten auf das Objekt gerichtet wird. Dadurch verringert sich die Menge des vom Objektiv reflektierten Lichts und wirft mehr Licht auf den Bildgeber zurück. Die telezentrische Optik eignet sich hervorragend für präzise Messungen, in denen Genauigkeit, Wiederholbarkeit und Durchsatz zur Bewältigung der Anwendung notwendig sind.
Schnelle High Dynamic Range (HDR)-Funktion verbessert die Bildaufnahme
DSMax erfasst Bilder mit HDR-Funktion, wodurch sich das Bildrauschen reduziert und die Genauigkeit verbessert. HDR verhindert, dass DSMax durch helle oder stark reflektierende Merkmale am Teil beeinträchtigt wird, und liefert so ein optimiertes Bild für die Prüfung mit industrieller Bildverarbeitung.
