DS1000 Serie

DS1000 Serie

Die DS1000 Serie von Cognex bietet Ihnen eine leistungsstarke, komplette 2D- und 3D-Bildverarbeitungslösung. Ideal für eine dreidimensionale und berührungslose Vermessung Ihrer zu prüfenden Teile.

Jetzt Bildverarbeitungsprojekt planen!

Kategorie:

Highlights

  • Robust: 3D-Laser-Profilsensoren für den Einsatz in der rauen Industrieumgebung
  • Leistungsstark: Integrierte 3D-Bildverarbeitungs-Tools und bewährte Lesealgorithmen
  • Werkskalibriert: Messungen in realen Einheiten
  • Präzise: Messungen im Mikrometerbereich
  • Kombinationsstark: Einfaches Zusammenschalten mehrerer DS-Sensoren
  • Sicher: Schutzklasse IP65 oder IP65-K

Produktbeschreibung

Mit dieser kompletten Lösung für die 3D-Bildverarbeitung steigern Sie nachhaltig die Qualität Ihrer Produkte. Ideal für Prüfaufgaben in der dritten Dimension. Die Sensoren eignen sich für den Einsatz in der rauen Industrieumgebung und überzeugen mit leistungsstarken 3D-Bildverarbeitungs-Tools. Ebenfalls mit an Bord sind bewährte Lesealgorithmen wie  PatMax®, IDMax® und OCRMax™.

Ihr Vorteil: Die 3D-Bildverarbeitung stellt die aufgenommenen Teile topologisch dar. Mit Hilfe dieser Laser-Profilsensoren messen Sie 3D-Funktionen wie Breite, Länge, Höhe, Volumen oder Schieflage bezogen auf eine beliebige Oberfläche. Außerdem erzeugen die Sensoren Kontrast aufgrund von Höhenveränderungen unabhängig von der Farbe – ideal für OCR oder Fehlt-/Vorhanden-Anwendungen.

Die Sensoren sind werkskalibriert und liefern Messergebnisse auf den Mikrometer genau. So setzen Sie Ihre 3D-Projekte noch benutzerfreundlicher und schneller um.

Hochentwickelte Techniken für die Feldkalibrierung korrigieren Montage- oder Bewegungsfehler automatisch. Dies garantiert Ihnen eine hohe Genauigkeit selbst bei entspannten mechanischen Konfigurationen. Darüber hinaus setzen Sie dank der Feldkalibrierung mehrere Sensoren in großen Fertigungslinien ein. So erzeugen Sie 3D-Bilder mit einer besonders hohen Auflösung und gleichbleibenden Ergebnissen.

Mit Hilfe der Cognex Designer™ Software implementieren Sie die Sensoren besonders schnell. Mit Leichtigkeit richten Sie eine professionell aussehende grafische Benutzeroberfläche ein. Ganz nach Ihrem individuellen Bedarf wählen Sie zwischen einem IP65-Industriegehäuse und einem IP69K-Gehäuse für Lebensmittel- oder Getränkeanwendungen.

Mit dem Vision Controller kombinieren Sie bis zu vier Sensoren. Dank der integrierter Hard- und Software gehören Inkompatibilitäten mit Treibern oder andere Leistungsprobleme der Vergangenheit an. Sie profitieren von einer kürzeren Entwicklungszeit und einer einfachen Beschaffung.

Anwendungen

  • Lesen geprägter oder vorstehender Zeichen

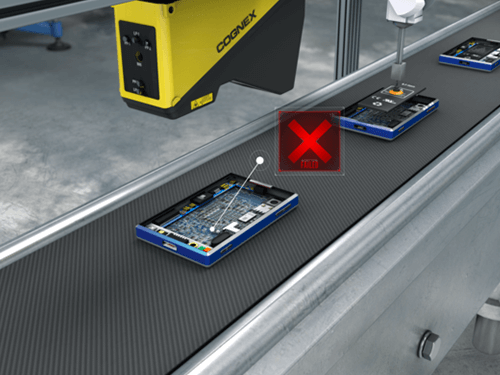

  • Erfassen fehlender Objekte in Packungen oder Behältern

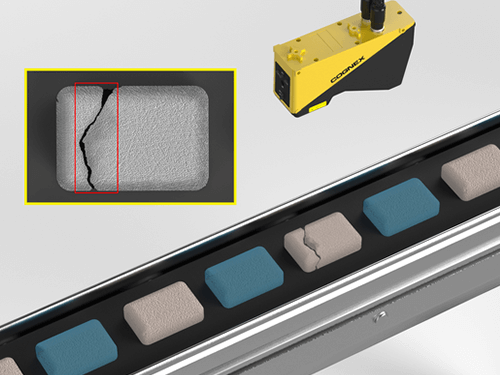

  • Identifizieren von Spänen und defekter Oberflächen
  • Höhen- und Schieflagenmessungen
  • Verfizieren des Volumens

Zusätzliche Information

Abmessungen

Gewicht

Betriebstemperatur

Lagertemperatur

Gehäuse

IP65 (mit von Cognex empfohlenen IP65 Ethernet- und Stromversorgungs-E/A-Kabeln)

Stoßfestigkeit

50 gs (11 ms Halbsinusimpuls)

Vibration

8 gs (10-500 Hz 30 Minuten lang)

Diskrete E/ABetriebsgrenzen

Trigger-Eingang Spannungsgrenzen:
-24 VDC – +24 VDC
Eingang EIN: > 10 VDC (>6 mA)
Eingang AUS: < 2 VDC (<1.5 mA)

Technische Daten Encoder-Eingang

Differential: A+/B+: 5-24V (50 kHz max)
A-/B-: wechselgerichtet (A+/B+)
Single-ended A+/B+: 5-24V (50 kHz max)
A-/B-: +0VDC=½(A+/B+)

Spannungsversorgung

Scan-Rate

Bis zu 10 kHz

Software

Cognex Designer Software

Schnittstelle
