In-Sight 5000 Serie

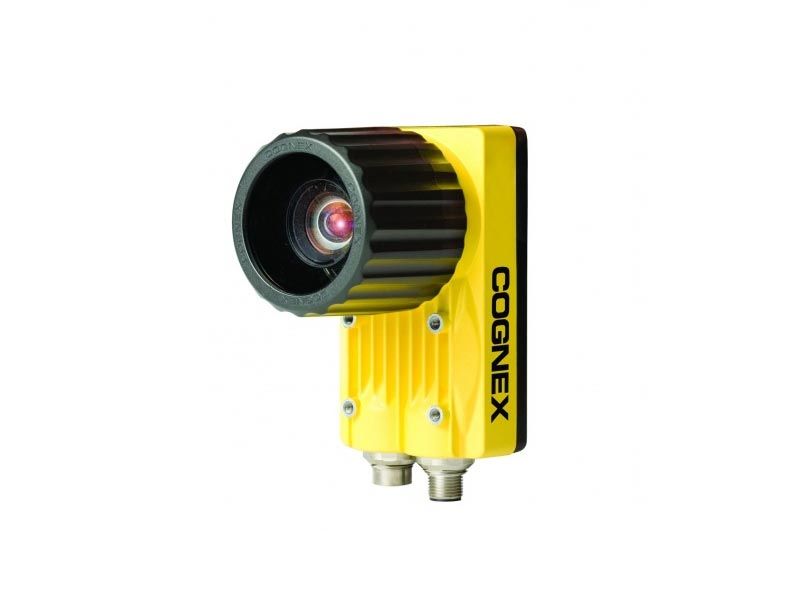

Cognex In-Sight 5000 Serie

Leistungsstarke Industriekameras.

Die Industriekameras der In-Sight 5000 Serie von Cognex bieten volle Leistung und Zuverlässigkeit. Sie haben die Wahl zwischen unterschiedlichen Modellen.

Dieses Produkt wurde abgekündigt. Bitte kontaktieren Sie uns direkt – entweder über das Produktformular auf dieser Seite oder über unser Kontaktformular – damit wir die für Sie passende Lösung finden können.

Highlights

  • Robustes Bildverarbeitungssystem
  • 15 verschiedene Modellvarianten: Unterschiedliche Geschwindigkeit, Auflösung, Farbe oder Zeilenabtastung
  • Robustes Gehäuse aus Spritzgussaluminium mit Schutzklasse IP67
  • Dichte M12-Anschlüsse sowie Schutzabdeckungen für die Objektive
  • In-Sight Explorer Software: Umfassende Auswahl leistungsstarker Bildverarbeitungs-Tools
  • EasyBuilder: Schnelle und einfache Konfiguration
  • In-Sight 5705 und 5705C: Modelle mit sehr hoher Auflösung für eine hohe Genauigkeit
  • Auch als ID-Variante erhältlich

Produktbeschreibung

Die In-Sight 5000 Serie bietet robuste Industriekameras in 15 unterschiedlichen Varianten. Zur Wahl stehen Modelle mit Variationen folgender Eigenschaften:

  • Hochgeschwindigkeit
  • Auflösung
  • Farbe
  • Zeilenabtastung

Das Gehäuse dieser Kameras besteht aus robustem Spritzgussaluminium und verfügt über Schutzklasse IP67. Dies macht die Kameras zur idealen Wahl für das industrielle Umfeld. Darüber hinaus bietet es dichte M12-Anschlüsse und Schutzabdeckungen für Objektive. Ein Großteil der Modelle verfügt über alle leistungsstarken Bildverarbeitungstools von Cognex. Alle vereint in der anwenderfreundlichen In-Sight Explorer-Software. Mit dem In-Sight EasyBuilder® konfigurieren selbst unerfahrenen Nutzer die Industriekameras mit Leichtigkeit.

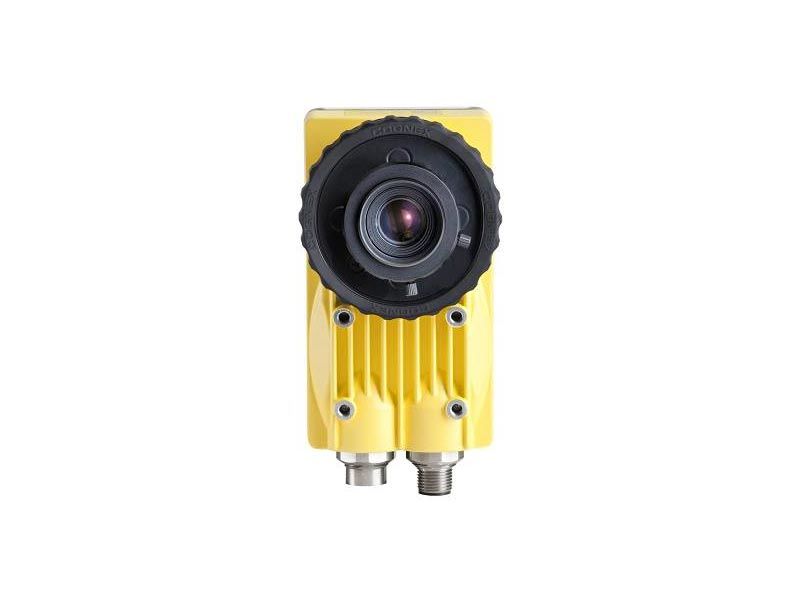

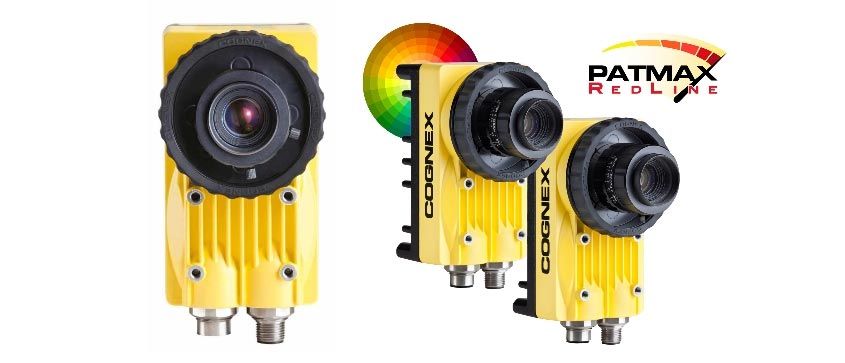

In-Sight 5705 / 5705 C: Leistungsstarke, autarke 5-Megapixel-Bildverarbeitungssysteme

Die In-Sight 5705 und 5705C sind die leistungsstärksten Modelle der In-Sight 5000 Serie. Sie bieten die höchste Auflösung. Sie prüfen kleinste Defekte noch genauer. Dank PatMax Redline lokalisieren diese Modelle Ihre Teile noch schneller. Dank JavaScript sind sie überaus flexibel und funktional innerhalb der Spreadsheet-Benutzeroberfläche. Dies garantiert eine noch schnellere Implementierung einfacher Applikationen.

Die In-Sight 5705C eignet sich wegen ihrer leistungsstarken Farbwerkzeuge und -filter insbesondere für Farbanwendungen. Die Modelle In-Sight 5705 und 5705C verfügen über das größte Spektrum an Merkmalen und Vorteilen aller hochauflösenden Bildverarbeitungssysteme von Cognex. Einschließlich einer Auflösung mit 5 Megapixeln.

Produkteigenschaften

Abmessungen

,

Gewicht

Betriebstemperatur

Lagertemperatur

Unterstützte Codes

, ,

Sensor

, , , ,

Integrierte Beleuchtung

Kommunikation

Schnittstelle

, ,

Schutzklasse

Standards-Konformität

Optik

,

Anschlüsse

ID-Modelle

Die bewährten Geräte der In-Sight 5000 Serie gibt es auch in einer Variante für DPM-Codes im industriellen Umfeld. Die vielseitigen und widerstandsfähigen ID-Modelle erhalten Sie mit folgenden Merkmalen:

  • integrierte Beleuchtung
  • Kamera
  • ID-Software
  • Prozessor
  • Kommunikationsschnittstelle
  • industrietaugliches Gehäuse

Ausgestattet mit IDMax lesen die Geräte zuverlässig Codes mit unterschiedlichen Qualitätsverlusten. Bei ID-Anwendungen mit Etiketten- oder Direktmarkierungen auf schnellen Produktionslinien garantieren sie stets hohe Leseraten. Je nach Version erhalten Sie die Geräte mit drei verschiedenen Auflösungen sowie einem C-Mount-Objektivanschluss. Zwei M12 Ethernet-Anschlüsse sowie eine RS232-Schnittstelle bieten ausreichende Kommunikationsmöglichkeiten.

Versionen

COGNEX VISION / IS5100-01
640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5100-11
640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5100-C01
Color CCD, 640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5100-C11
Color CCD, 640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5400-01
640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5400-11
640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5400-C01
Color CCD, 640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5400-C11
Color CCD, 640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5400-CS01
Provides IP68 protection in wash down environments Color CCD, 640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes: stainless steel lens cover with optically clear, scratch-resistant polycarbonate window


COGNEX VISION / IS5400-CS11
Provides IP68 protection in wash down environments Color CCD, 640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes: stainless steel lens cover with optically clear, scratch-resistant polycarbonate window with PatMax


COGNEX VISION / IS5400-S01
Provides IP68-rated protection in wash down environments 640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes stainless steel lens cover with optically clear, scratch-resistant polycarbonate window Requires I/O cable and Ethernet Cable (not included) Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5400-S11
Provides IP68 protection in wash down environments 640 x 480 resolution 128 MB Flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes stainless steel lens cover with optically clear, scratch-resistant polycarbonate window Requires I/O cable and Ethernet Cable (not included) PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5401-01
1024 x 768 resolution 128 FLASH RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) Does not include PatMax/Flexible Flaw Detection Tools Note: Lens OD must be less than 50mm due to lens opening on In-Sight housing


COGNEX VISION / IS5401-11
1024 x 768 resolution 128 FLASH RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) PatMax and Flexible Flaw Detection tool enabled Note: Lens OD must be less than 50mm due to lens opening on the IS housing


COGNEX VISION / IS5403-01
1600 x 1200 resolution 128 MB FLASH RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) Does not include PatMax/Flexible Flaw Detection Tools Note: Lens OD must be less than 50mm due to lens opening on the IS housing


COGNEX VISION / IS5403-11
1600 x 1200 resolution 128 MB FLASH RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) PatMax and Flexible Flaw Detection tool enabled Note: Lens OD must be less than 50mm due to lens opening on the IS housing


COGNEX VISION / IS5403-S01
Provides IP68 protection in wash down environments 1600 x 1200 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes stainless steel lens cover with optically clear, scratch-resistant polycarbonate window Requires I/O cable and Ethernet Cable (not included) Does not include PatMax/Flexible Flaw Detection Tools Note: Lens OD must be less than 50mm due to lens opening on the IS housing


COGNEX VISION / IS5403-S11
Provides IP68 protection in wash down environments 1600 x 1200 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Includes stainless steel lens cover with optically clear, scratch-resistant polycarbonate window Requires I/O cable and Ethernet Cable (not included) PatMax and Flexible Flaw Detection tool enabled Note: Lens OD must be less than 50mm due to lens opening on the IS housing


COGNEX VISION / IS5600-01
640 x 480 resolution 128MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5600-11
640 x 480 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx Requires Ethernet cable and I/O cable (not included) PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5603-01
HI RES SYS W/O PATMAX 1600 x 1200 resolution 128MB flash RAM for firmware


COGNEX VISION / IS5603-11
HI RES SYS WITH PATMAX 1600 x 1200 resolution 128MB flash RAM for firmware


COGNEX VISION / IS5604-01
1024 x 1 pixels Image length 8192 lines max 128MB flash RAM for firmware & job files Trigger input (1), high-speed outputs (2), high-speed encoder inputs (2) Integration notes available under downloads (Practical IS5604 Guide and Comparison of DVT LS and IS5604) Does not include PatMax/Flexible Flaw Detection Tools


COGNEX VISION / IS5604-11
1024 x 1 pixels Image length of 8192 lines max 128MB flash RAM for firmware & job files Trigger input (1), high-speed outputs (2), high-speed encoder inputs (2) Integration notes available under downloads (Practical IS5604 Guide and Comparison of DVT LS and IS5604) PatMax and Flexible Flaw Detection tool enabled


COGNEX VISION / IS5605-01
2448×2048 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx For additional IO, use CIO-1400 or CIO-MICRO Gigabit ethernet support (uses same ethernet cables as In-Sight 5000 family) Includes 80mm lens cover for larger lenses (Fujinon 1 inch) Optional Lens Cover required for lenses shorter than 50mm: LNS-CVR50W Does not include PatMax/Flexible Flaw Detection Tools

Achtung: Die In-Sight 5605/ 5615 werden nicht mehr verkauft. Technischer Support wird noch bis ca. 02/2021 gewährt. Der Reparaturservice endet ca. 02/2024.
Alternativ empfiehlt Cognex den Einsatz der baugleichen Modelle Insight 5705/5715.


COGNEX VISION / IS5605-11
2448×2048 resolution 128 MB flash RAM for firmware & job files (1) trigger input, (2) high-speed outputs, RS232 Rx/Tx For additional IO, use CIO-1400 or CIO-MICRO Gigabit support (uses same ethernet cables as In-Sight 5000 family) Includes 80mm lens cover for larger lenses (Fujinon 1 inch) Optional Lens Cover required for lenses shorter than 50mm: LNS-CVR50W PatMax and Flexible Flaw Detection tool enabled

Achtung: Die In-Sight 5605/ 5615 werden nicht mehr verkauft. Technischer Support wird noch bis ca. 02/2021 gewährt. Der Reparaturservice endet ca. 02/2024.
Alternativ empfiehlt Cognex den Einsatz der baugleichen Modelle Insight 5705/5715.


In-Sight 5705 7 5705c:

Cognex IS5705-11
In-Sight 5705 with PatMax, without Redline


Cognex IS5705-21
In-Sight 5705 with PatMax and Redline


Cognex IS5715-01
In-Sight 5705 ID only version


Cognex IS5705-C11
In-Sight 5705 Color with PatMax, without Redline


Cognex IS5705-C21
In-Sight 5705 Color with PatMax and Redline


ID-Modelle:

COGNEX ID / IS5110-00
Grundgerät 640×480 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX – Tubus, muss sep. bestellt werden.


COGNEX ID / IS5410-00
Grundgerät 640×480, ca. 2,5 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX – Tubus, muss sep. bestellt werden.


COGNEX ID / IS5411-00
Grundgerät 1024×768, ca. 2,5 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX – Tubus, muss sep. bestellt werden.


COGNEX ID / IS5410-S00
Edelstahlausführung ,Grundgerät 640×480, ca. 2,5 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX.


COGNEX ID / IS5413-00
Grundgerät 1600×1200, ca. 2,5 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX.


COGNEX ID / IS5610-00
Grundgerät 640×480, ca. 6 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX.


COGNEX ID / IS5613-00
Grundgerät 1600×1200, ca. 6 mal schneller als IS5110-00 , Standardausführung, 1D,2D(DMC), OCR/OCV,IP67,2 M12 Anschlüsse für Ethernet, RS232, IO und Spannungsversorgung , 32 MB Flash RAM ,1 Trigger Eingang , 2 digitale Ausgänge,RS232 RX/TX.
