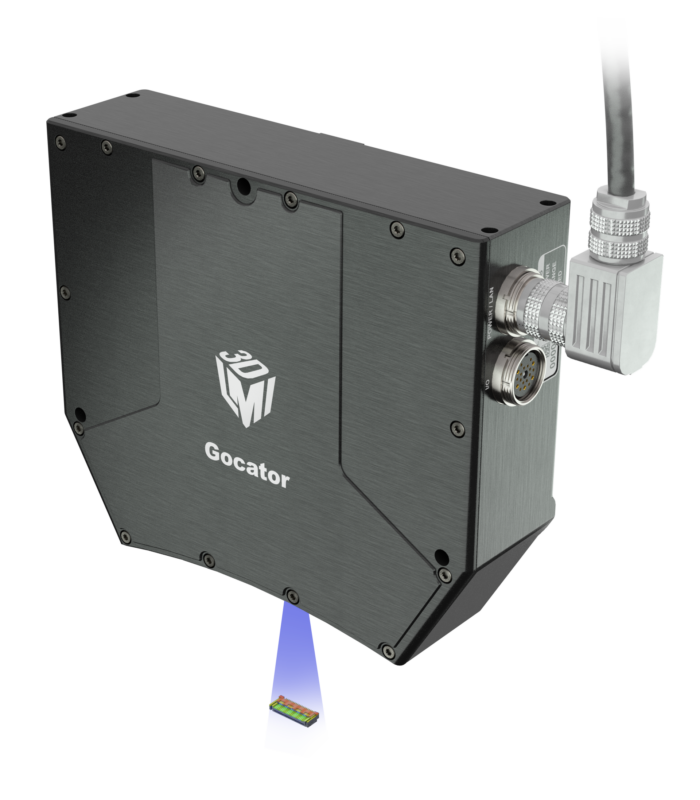

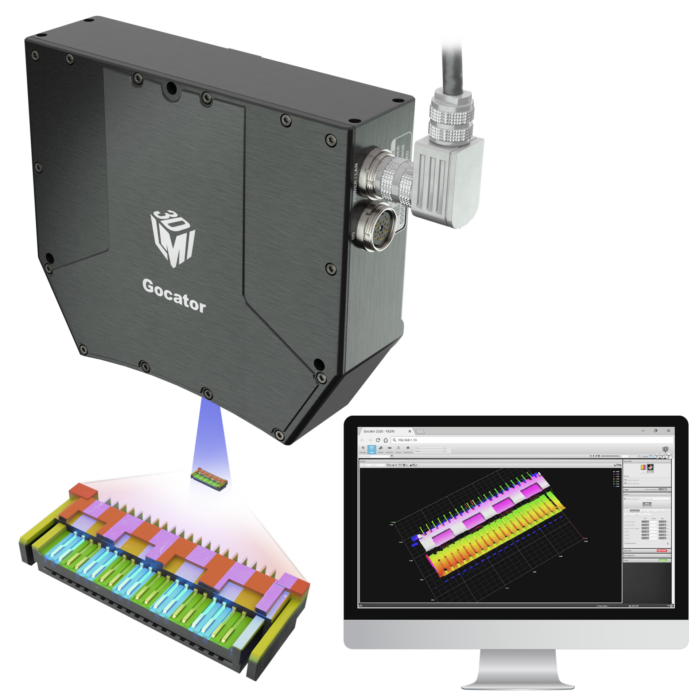

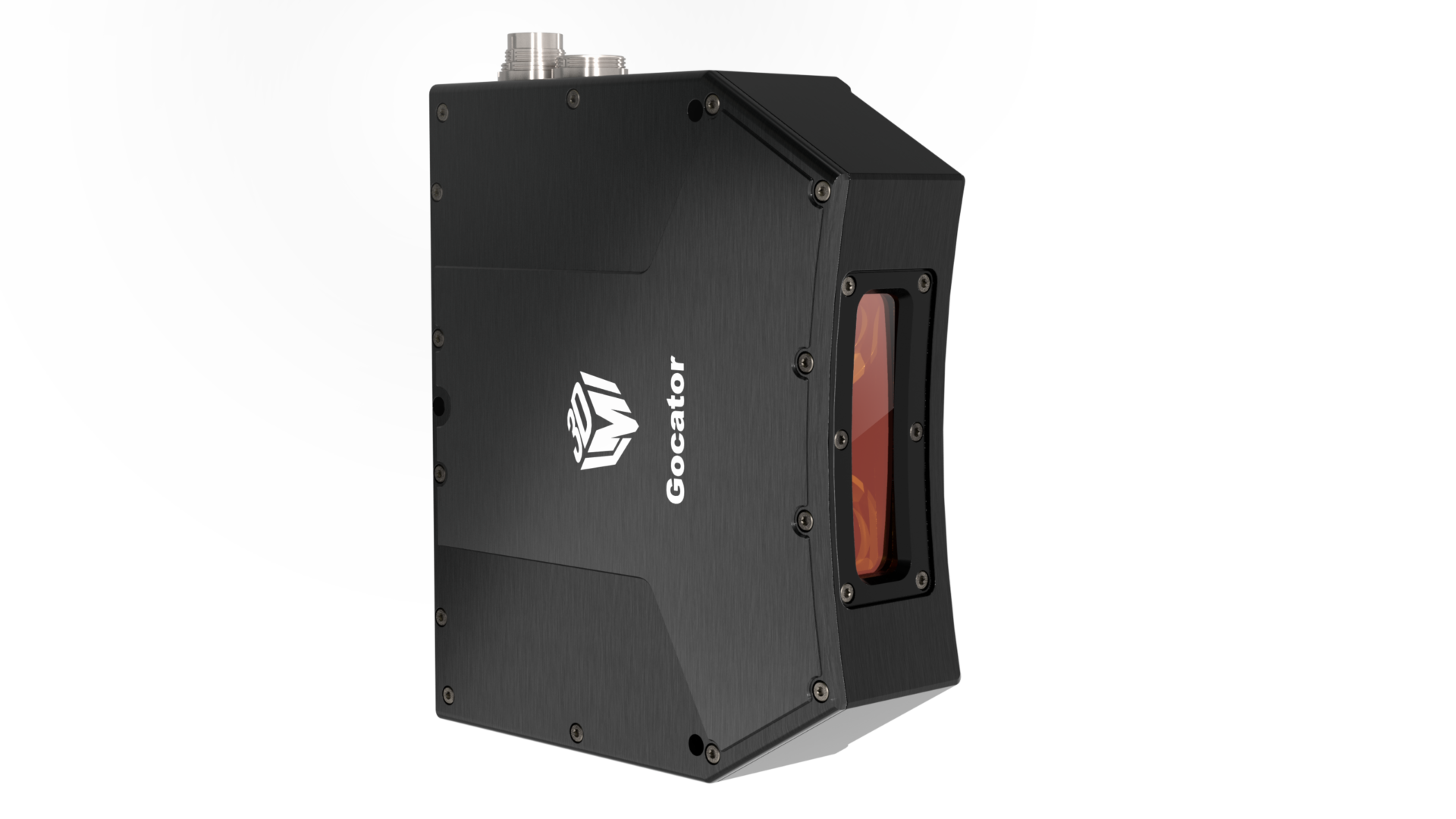

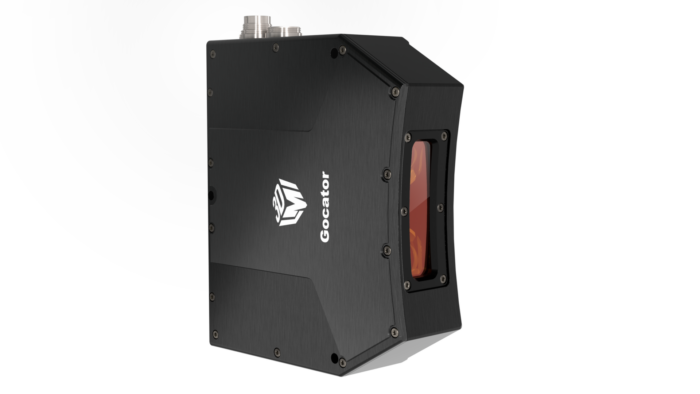

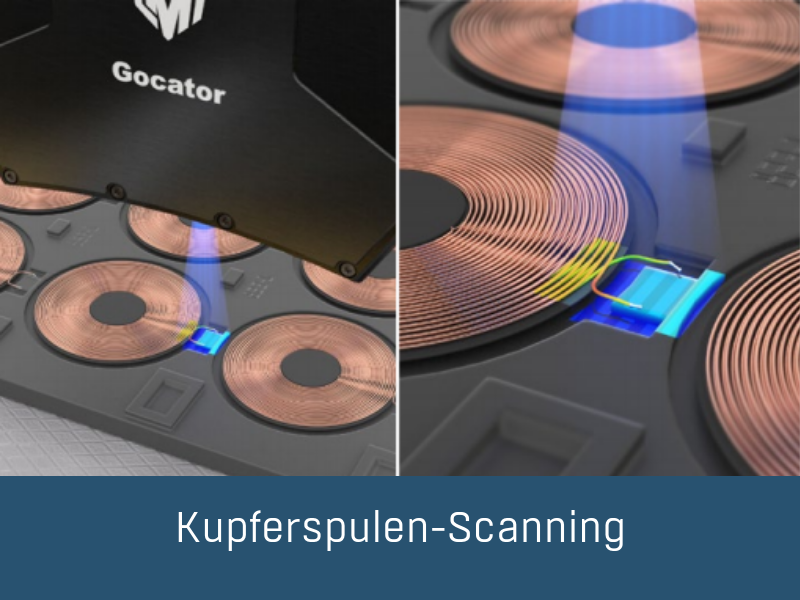

Gocator 3504

Der Gocator 3504 von LMI Technologies bietet die höchste Auflösung auf dem Markt der 3D-Snapshot-Sensoren. Die Kombination aus 6,7 µm XY-Auflösung und 0,2 µm Z-Wiederholgenauigkeit machen diesen Sensor ideal für die Inline-Inspektion von kleinen Elektronikteilen. Durch das industrielle Stereo-Kamera-Design wird mehr von einem Objekt erfasst und gleichzeitig eine sehr gute Messstabilität gewährleistet.

Jetzt Bildverarbeitungsprojekt planen!

Kategorien: Flächenscanner, Smart Vision 3D Schlagwort: 3D-Snapshot-Sensoren

Highlights

Werkskalibriert, 6,7µm xy-Auflösung
3D-Daten mit einem einzigen Snapshot
Akkurate 3D-Messung mit blauer Streifenlichtprojektion
Industrielles Design für lange Lebensdauer
Macht lineare Bewegungssysteme überflüssig und minimiert Fehler durch Vibration

Produktbeschreibung

HOHE GENAUIGKEIT MIT START-STOPP-BEWEGUNG

Die 5-Megapixel-Stereo-Kamera des Gocator 3504 reduziert Okklusion und ermöglicht das Erfassen winziger Merkmale mit einem einzigen Snapshot. Der Sensor hat die höchste Auflösung und Genauigkeit eines industriellen Streifenlichtsensors auf dem heutigen Markt.

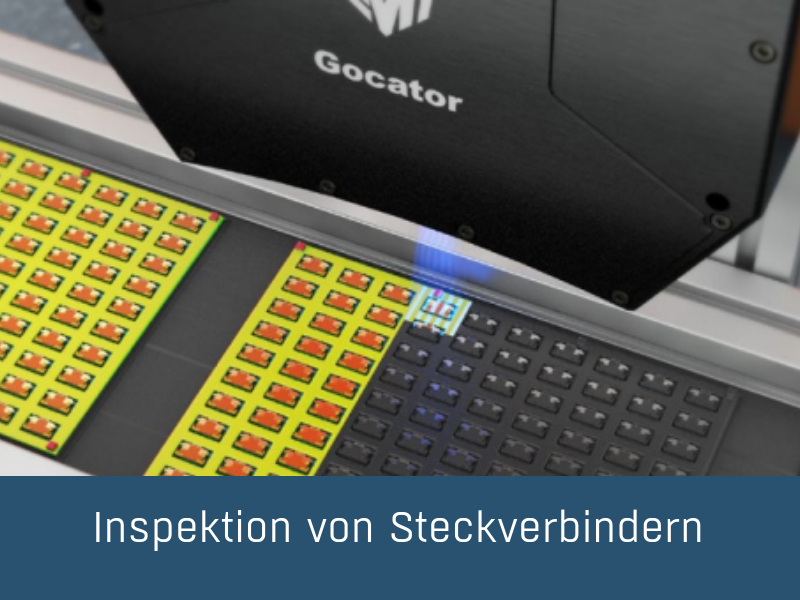

BEREIT FÜR DIE INLINE-INSPEKTION MIT SCHNELLERER DATENVERARBEITUNG

Einzelne Sensoren benötigen keine zusätzlichen Controller oder PCs, um 3D-Messungen zu erstellen. Der neue Dual-Core-Controller des Sensors und die integrierte Hardwarebeschleunigung ermöglichen Inline-Produktionsgeschwindigkeiten. Für zeitkritischeAnwendungen kann Gocator 3504 mit dem GoMax Smart Vision Accelerator beschleunigt werden und somit bis zu 4x höhere Geschwindigkeiten erreichen.

Zusätzliche Information

Messfrequenz	6 Hz
Kamera	5MP, Stereo
Messabstand	51,5mm
Messbereich	7mm
Sichtfeld (mm)	12,1 x 13,2 (nah) 12,7 x 16,4 (max Y) 13,0 x 15,0 (fern)
Wiederholgenauigkeit Z	0,2 µm
Auflösung XY (µm)	6,7 – 7,1
Genauigkeit XYZ (µm)*	6 *Basierend auf Kugel-Fitting an verschiedenen Positionen im Scanvolumen.
Abmessungen (mm)	49 x 152 x 177,5
Gewicht	1,77kg, 1.52 kg
Lichtquelle	Blaue LED (465 nm)
Schnittstelle	Gigabit Ethernet
Signaleingänge	Differentialdrehgeber, Trigger
Signalausgänge	2 Digitalausgänge, RS-485 (115 kBaud), 1 Analoger Ausgang (4 – 20 mA)
Spannungsversorgung	+24 bis +48 VDC (25 Watt); RIPPLE +/- 10%
Gehäusematerial	Versiegeltes Aluminium Gehäuse
Schutzklasse	IP67
Betriebstemperatur	0°C/+50°C
Lagertemperatur	– 30°C / 70°C
Vibrationsfestigkeit	10 bis 55 Hz, 1,5 mm Hub in X, Y und Z Richtung, 2 Stunden / Richtung
Stoßfestigkeit	15 g, halbe Sinuskurve, 11 ms, positive und negative in X, Y und Z Richtung
Werkzeug für 3D-Merkmale	Öffnungen (Löcher, Schlitze), Zylinder, Pfosten (mit und ohne Gewinde), Ebenen
3D-Werkzeuge für Volumen	Volumen, Regionen, Begrenzungsrahmen, Positionen (min., max., Mittelpunkt), Ellipsen, Orientierungen

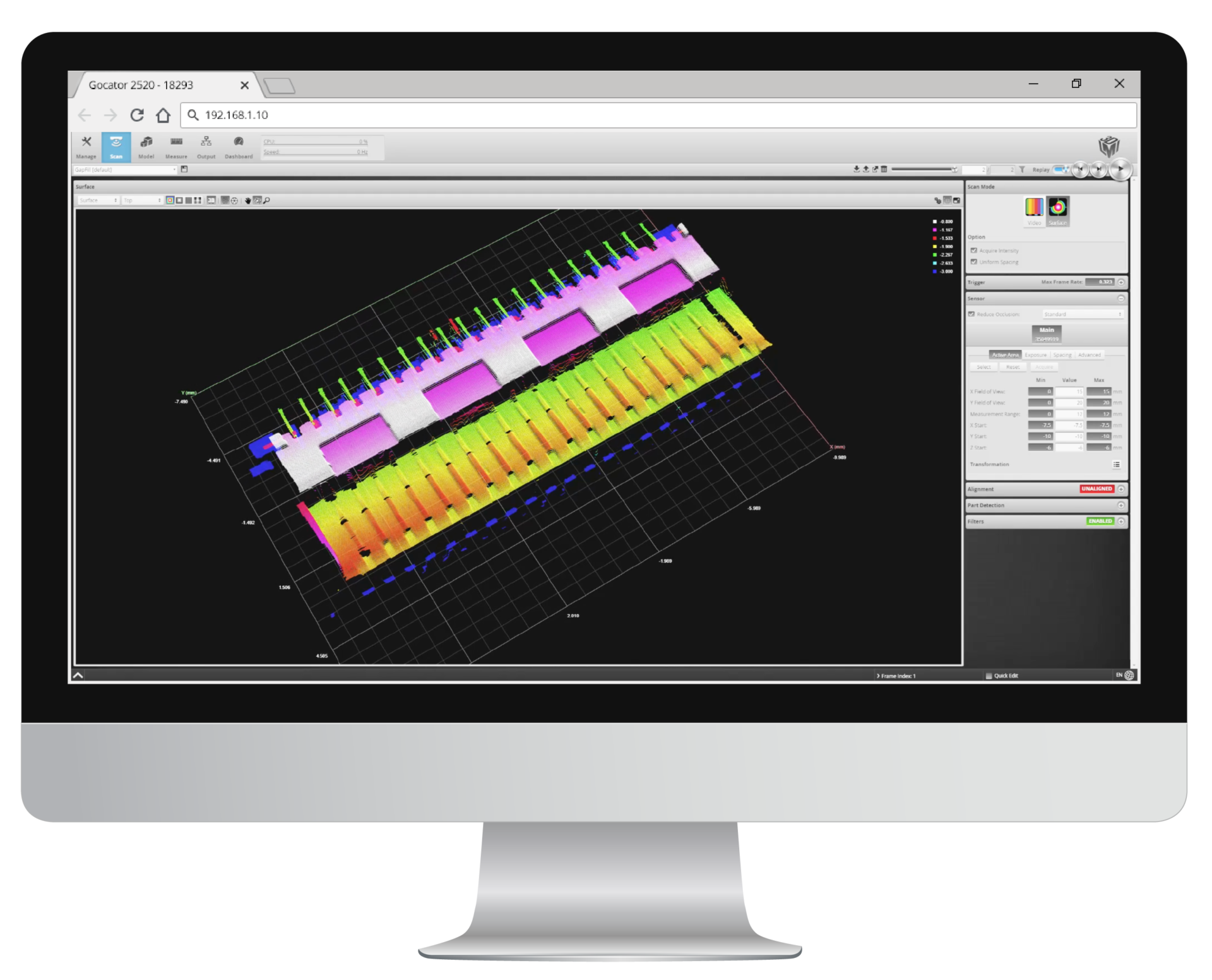

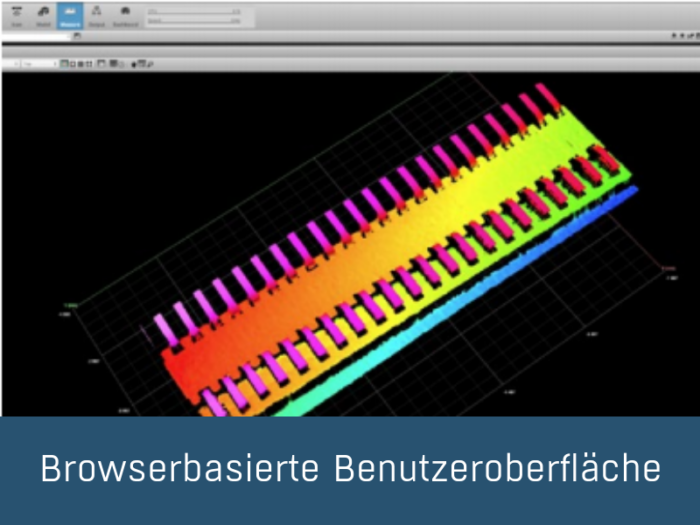

Scansoftware	Browserbasierte Benutzeroberfläche und OpenSource SDK für Konfiguration und 3D-Visualisierung in Echtzeit., OpenSource SDK, Generische Treiber und Industrieprotokolle für die Integration in Benutzerapplikationen, Bildverarbeitungslösungen Dritter, Anwendungen und SPS Steuerungen.
