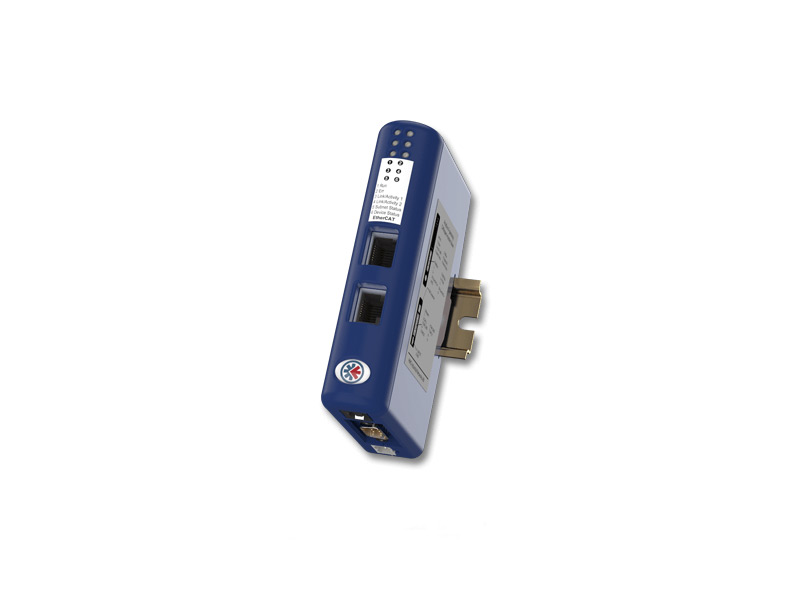

EtherCAT Adapter für DataMan Serien

EtherCAT Adapter

Mit dem EtherCAT Adapter können Sie die stationären Lesegeräte der DataMan Serien
150/260/360/503 von Cognex nun auch in Ihr EtherCAT-Netzwerk integrieren.

Kategorie:

Highlights

  • Schnelle und unkomplizierte Integration Ihrer Lesegeräte in Ihr EtherCAT-Netzwerk
  • Umfassende und zuverlässige Protokollkonvertierung
  • Keine zusätzlichen SPS-Funktionsbausteine und Hardwarekomponenten nötig
  • Einfache Konfiguration
  • EtherCAT-Netzwerkanbindung für bis zu 31 Knoten
  • E-Mail Client, FTP-Server und Webserver für Diagnosezwecke

Produktbeschreibung

Mit dem EtherCAT Adapter binden Sie Ihre DataMan-Lesegeräte schnell und unkompliziert in Ihr EtherCAT-Netzwerk ein. Dazu sind weder Programmierkenntnisse noch zusätzliche Hardwarekomponenten nötig.

Durch die umfassende und praxiserprobte Protokollumsetzung des Adapters wird eine zuverlässige Anbindung an Ihr Netzwerk garantiert. Die seriellen Daten werden der übergeordneten SPS als E/A-Daten zur Verfügung gestellt. Der EtherCAT Adapter ist ein kompaktes Stand-alone-Gateway für die Hutschienenmontage und benötigt eine Spannungsversorgung von 24-Volt.

In der Lieferung inbegriffen sind ein Konfigurationskabel mit RS-232 D-Sub-Anschluss mit Schraubklemme für ein serielles Sub-Netzwerk. Optional ist auch ein USB/RS-232-Adapter lieferbar.

Auf Anfrage beraten wir Sie gerne dazu, wie Sie den Adapter für Ihre DataMan-Lesegeräte konfigurieren.

EtherCAT-Schnittstelle

  • Unterstützt „CANopen over EtherCAT“
  • Verwendet das Profil DS301 v4.02
  • Max. 512 Byte Eingangs- und 512 Byte Ausgangsdaten als SDO- und PDO-Daten
  • Segmentierter Zugriff auf SDO-Daten, PDI Watchdog
  • 4 FMMU-Kanäle
  • 4 100 Mbit/s im Vollduplex-Betrieb
  • TCP/IP-Einstellungen via Webseite, Konfigurations-Tool, DHCP oder ARP konfigurierbar
  • Integrierter Switch ermöglicht Bustopologien
  • 2 x RJ-45 Netzwerkanschlüsse

Zusätzliche Information

Abmessungen

120 x 75 x 27 mm bzw. 4,72 x 2,95 x 1,06''

Gewicht

150 g bzw. 0,33 lbs

Spannungsversorgung

24 VDC

Serielle Schnittstelle

Wahlweise RS-232, RS-422, RS-485

Max. Stationen

31 Knoten bei RS-422 oder RS-485

Galvanische Trennung

Auf serieller und BUS/Ethernet-Seite

Montage

Hutschiene (EN 50022 Standard)

Protokoll: Modbus RTU

Modbus RTU Master – Request/Response

Protokoll: ASCII/Vendor Specific

Request/Response oder Produce/Consume

Protokoll: Rockwell DF1

DF1 Master
