Bildverarbeitung in der dritten Dimension.

Mit der 3D-Bildverarbeitung erfassen Sie große, komplexe Objektstrukturen oder Details von Kleinteilen mit hoher Datendichte in kurzer Zeit.

3D-Sensoren: Prüf-Aufgaben

Überall dort, wo 2D-Sensoren und -Systeme an ihre Grenzen stoßen, benötigen Sie in der industriellen Bildverarbeitung geeignete 3D-Sensoren für die Vermessung per Laser-Triangulation.

Insbesondere in der rauen Industrie treten häufig verschiedene oder reflektierende Oberflächen, Verschmutzungen und Fremdlicht auf. 3D-Sensoren arbeiten hier mit einer deutlich höheren Genauigkeit und liefern dementsprechend zuverlässigere und genauere Ergebnisse.

  • Bestimmung von Formeigenschaften

  • Oberflächeninspektion

  • Anwesenheitskontrolle räumlicher Teile

  • Vollständigkeitskontrolle räumlicher Teile

  • Vermessung von 3D-Objekten

  • Soll-Ist-Vergleich komplexer Objekte

  • Robotersteuerung

… die ideale Lösung: Die Gocator Serien von LMI Technologies Logo

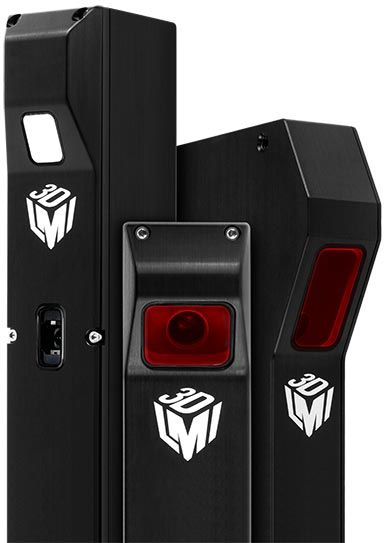

Gocator Familie

Gocator 3D-Sensoren: Die intelligente All-in-One-Lösung.

Mit den Gocator Serien erhalten Sie eine komplette 3D-Inspektionsumgebung – ohne einen externen PC zu benötigen!

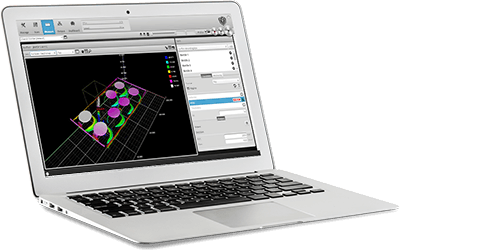

Denn die intelligenten 3D-Sensoren sind vorkalibrierte Stand-Alone-Systeme mit einer webbasierten Benutzeroberfläche.

LMI Technologies Gocator Serien

Webfähig

  • Integrierter Web-Server

  • Keine externe Software erforderlich

  • Intuitiv bedienbare Benutzeroberfläche

  • Daten in Echtzeit jederzeit einsehbar

Sofort einsatzbereit

  • Integrierte Messwerkzeuge

  • Keine Programmierkenntnisse erforderlich

  • Schnelle und einfache Inbetriebnahme

  • Ein Sensor für vielfältige Messungen

Werkskalibriert

  • Weltkoordinatensystem

  • Hochpräziser Fertigungsprozess

  • Garantiert zuverlässige Messungen

Kompakt

  • Ideal bei geringer Einbaufläche

  • Kompatibel mit Robotertechnik

  • Keine kostspielige Modifikation notwendig

Höchstleistung

  • Leseraten von bis zu 32 kHz
  • Erfassung von Objekten im Mikrometerbereich
  • Datenübertragung via Gigabit-Ethernet

3D-Abstandssensoren

Wir bieten Ihnen 3D-Abstandssensoren mit einer Geschwindigkeit von bis zu 32 kHz. Die Sensoren sind ideal geeignet für die berührungslose Messung von kleinen bis mittleren Abständen mit einer sehr hohen Messgenauigkeit. Sie arbeiten nach dem Triangulationsprinzip und projizieren einen Laserstrahl punktförmig auf das Messobjekt. Abschließend messen Sie den Abstand zum Messobjekt durch Winkelberechnung.

  • Messung von kleineren / mittleren Abständen

  • Oberflächenbeschaffenheiten

  • Maßmessungen

3D-Profilsensoren

Die 3D-Profilsensoren der Gocator Serie erfassen zweidimensionale Profile auf diversen Werkstoffoberflächen und Teilen auf Basis des Triangulationsprinzips. Die Sensoren projizieren einen Laserstrahl als statische Laserlinie auf das Messobjekt und messen dessen Querschnitt. Die so entstehenden 3D-Punktwolken stellen die Teile in ihrer Gesamtheit dar und ermöglichen deren Volumenmessung.

  • Profilerfassung auf diversen Oberflächen

  • Ebenheit & Verformung

  • Nut, Kante, Rille …

3D-Snapshot-Sensoren

Die 3D-Snapshot-Sensoren kombinieren leistungsstarke 3D-Messwerkzeuge mit der Erfassung von 3D-Punktwolken. Dank des Stereo-Messverfahrens und blauen LEDs realisieren sie hochauflösende Vollflächen-Scans mit schnellen Scan-Zyklen. Die LEDs mit strukturiertem Licht erzeugen kontrastreiche Muster für hochauflösende Aufnahmen – selbst bei schwierigsten Lichtverhältnissen.

  • Montage auf Roboterarmen

  • Ideal für Montagelinien

  • Nuten, Bolzen, Spalten …

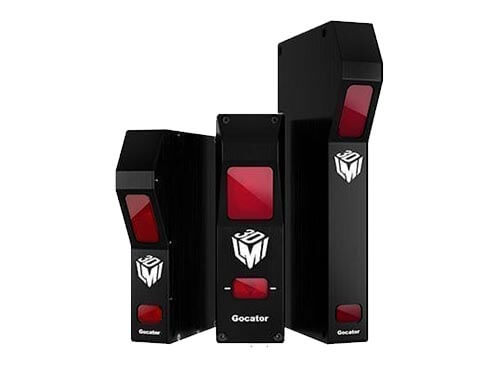

LMI Gocator 1300 Serie

Gocator 1300 Serie

  • 3D-Abstandssensoren
  • Integrierte 3D-Messwerkzeuge
  • Exakte Messung von Abständen
  • Messgeschwindigkeit von 32 kHz
  • Kompakte Bauform und ein geringes Gewicht
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Gocator 2100 Serie

Gocator 2100 Serie

  • 3D-Profilsensoren
  • VGA-Auflösung
  • Integrierte 3D-Messwerkzeuge
  • Unschlagbares Preis-Leistungs-Verhältnis
  • Exakte Messung von Höhen und Konturen
  • Messgeschwindigkeit von ca. 170 Hz – 5 kHz
  • Kompakte Bauform und ein geringes Gewicht
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Gocator 2300 Serie

Gocator 2300 Serie

  • All-in-one-3D-Profilsensoren
  • Integrierte 3D-Messwerkzeuge
  • Exakte Messung von Höhen und Konturen
  • Megapixel-Auflösung von 1280 Punkten/Profil
  • Messgeschwindigkeit von ca. 170 Hz – 5 kHz
  • Kompakte Bauform und ein geringes Gewicht
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Gocator 2400 Serie

Gocator 2400 Serie

  • 3D-Profilsensoren
  • Integrierte 3D-Messwerkzeuge
  • Exakte Messung von Höhen und Konturen
  • Megapixel-Auflösung von 1940 Punkten/Profil
  • Messgeschwindigkeit von ca. 200 Hz – 5 kHz
  • Kompakte Bauform und ein geringes Gewicht
  • Blauer Laser zum Scannen glänzender Oberflächen
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Werkskalibriert für genaue Messungen im Mikrometerbereich
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Gocator 2880 Serie

Gocator 2880 Serie

  • All-in-one-3D-Profilsensoren
  • Integrierte 3D-Messwerkzeuge
  • Exakte Messung von Höhen und Konturen
  • Megapixel-Auflösung von 1280 Punkten/Profil
  • Messgeschwindigkeit von ca. 380 Hz – 920 Hz
  • Kompakte Bauform und ein geringes Gewicht
  • Zwei Kameras zum Erfassen schwieriger Umrisse
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Gocator 3210 Serie

Gocator 3210 Serie

  • 3D-Snapshot-Sensoren
  • Zum Erfassen von 3D-Punktwolken
  • Messgeschwindigkeit von 4 Hz
  • Integrierte 3D-Messwerkzeuge
  • Vollflächige Messungen bis auf 35 μm
  • Kompakte Bauform und ein geringes Gewicht
  • Zwei Kameras zum Erfassen schwieriger Umrisse
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie

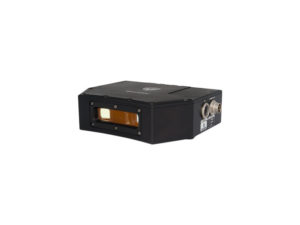

Gocator 3506 Serie

Gocator 3506 Serie

  • 3D-Snapshot-Sensoren
  • Zum Erfassen von 3D-Punktwolken
  • Messgeschwindigkeit von 3 Hz
  • Integrierte 3D-Messwerkzeuge
  • Vollflächige Messungen bis auf 12 μm
  • Kompakte Bauform und ein geringes Gewicht
  • Zwei Kameras zum Erfassen schwieriger Umrisse
  • Gigabit Ethernet-Schnittstelle für eine leichte Integration
  • Integrierte Web-Oberfläche für eine einfache Konfiguration
  • Robustes, versiegeltes Aluminium-Gehäuse mit Schutzklasse IP67
Datenblatt
Zur Serie
Ja, ich möchte mehr über 3D-Sensoren erfahren!

Gerne beraten wir Sie ausführlich zu den Themen 3D-Bildverarbeitung und 3D-Sensoren.
